FM-11用のRTC & COMカードが完成

 FM-11用のリアルタイムクロック（RTC）と拡張COMを作成しました

OS-9やFlex9の起動時には日付・時刻を入力する必要があり、結構面倒です。またF-Basicの場合にも、日付・時刻を必要とする場合には直接入力する必要があります。

ということで、FM-7用に作成してあったRTC_SDカードのRTC部をFM-11に移植することにしましたが、SDカード部を省いたために空いたスペースに68B50(ACIA)を増設して38400baudのCOMポートを増設しました。本体内蔵の8251A使用のCOMポートの通信速度が19200baudなので、その倍の速度のものが欲しかったということでもあります。

移植そのものはFM-11のコネクタに出ていないIOS信号の生成部を追加するだけで良いのですが、EB信号とQB信号が*EB, *QBと反転していることを見落としていたために最初は動作しませんでしたが、その点を修正することで正常に動作しました。（ということで、基板を再発注することになってしまいました。。。）

これが再発注した基板で完成させたRTC_ExCOMカードです。使用しているRTCモジュールはクロックタイムIC  DS3231を使用したZS-042というもので、5Vで動作するので使いやすいです。（バッテリーはCR2032なので充電回路部はカットしてあります。）これを68B21(PIA)を介してI2Cで制御しています。

RTC_ExCOMカード

回路図を示します。

RTC_ExCOM R1.1

まずはCOMポートのテストをしてみました。画像右端の6ピンコネクタからTTL-USB変換ケーブルを使用してWindowsPCに接続します。FT245カード用のドライブソフト（FM側、Windows側）を拡張して、FT245、内蔵COM（8251A）に加えて拡張COM（68B50）も使用できるようにして実行してみました。結果ですが、転送時間は内蔵COMポートの場合とほとんど変わりませんでした。ちょっとがっかりでした。

続いてRTCのテストをしました。FM-7用のドライブソフト（RTC_WR, RTC_RD, RTC_SET）はF-Basic3.0の内部ルーチンを使用していましたので、それをF-Basic5.0のDisplay Sub System中のSET TIMER, READ TIMERに置き換えました。また、FM-11の時刻関係のワークエリアが不明なので困っていましたが「Retro PC Gallery」（http://haserin09.la.coocan.jp/）のはせりん様から、FM-7と同じだと教えていただきましたので、無事にFM-11用のドライブソフトを完成させることができました。ありがとうございました。

作成したRTC_WR2, RTC_RD2, RTC_SET2はF-Basic5.0用の機械語プログラムで、RTC_WR2でZS-042に日付・時刻を設定し、RTC_RD2で設定されている値を読み込み・表示します。RTC_SET2はZS-042に設定されている値を読み込んでF-Basicのワークエリアに設定するもので、起動時に自動的に設定させたい場合にSTARTUPに書き込んで使用します。

参考までにRTC_WR2のアセンブルリストを示しておきます。68B21(PIA)のポートAを使用してI2CでDS3231をコントロールしています。68B21のポートAは入力に設定したままで出力もできるのでこのような入出力が同じポートで行なわれるような用途には適しています。

0001 * 0002 * RTC_WR.CMD for F-BASIC V3.0 0003 * 0004 * WRITE DATE,TIME to RTC3231 on F-BASIC 0005 * 0006 * 6821(PIA) Port A <--> RTC3231 (use I2C) 0007 * 0008 * Adapted to FM-11 '2025.06.16 0009 * Applied to F-BASIC '2023.03.09 0010 * Original version '2018.11.03 0011 * Copyright by Y.Yamamoto 0012 * 0013 FBFA BIOS EQU $FBFA 0014 0015 02FA WKDATE EQU $02FA work area for date 0016 0017 FDDC PADAT EQU $FDDC 0018 FDDD PACTL EQU PADAT+1 0019 0020 000D CR EQU $0D 0021 000A LF EQU $0A 0022 0023 00D0 SADRW EQU $D0 (01101000+0) 0024 00D1 SADRR EQU $D1 (01101000+1) 0025 0026 6000 ORG $6000 0027 0028 6000 20 0F START BRA MAIN 0029 6002 FF WRDATA RMB 7 0030 6009 FF WKTIME RMB 6 0031 600F FF ODAT FCB $FF 0032 6010 00 WK FCB 00 0033 0034 6011 MAIN EQU * 0035 6011 17 01AF LBSR PCRLF 0036 *get date data 0037 6014 8E 6236 LDX #MDAT 0038 6017 17 019A LBSR PSTRNG 0039 0040 *clr inbuf 0041 601A 8E 627C LDX #INBUF+20 0042 601D 4F CLRA 0043 601E C6 14 LDB #20 0044 6020 A7 82 CLLOP STA ,-X 0045 6022 5A DECB 0046 6023 26 FB BNE CLLOP 0047 *keyin date,time 0048 6025 17 01E0 INDLOP LBSR INCHA 0049 6028 17 01C6 LBSR OUTCHA 0050 602B A7 80 STA ,X+ 0051 602D 81 0D CMPA #CR 0052 602F 26 F4 BNE INDLOP 0053 6031 6F 1F CLR -1,X change last CR to NUL 0054 0055 *take out date from input data 0056 6033 8E 6268 LDX #INBUF 0057 6036 C6 07 LDB #7 0058 6038 108E 6002 LDY #WRDATA 0059 603C 34 04 INLOP PSHS B 0060 603E EC 81 LDD ,X++ 0061 6040 C1 30 CMPB #'0 if B is sep. not 2dec 0062 6042 25 04 BLO INL1 0063 6044 C1 39 CMPB #'9 0064 6046 23 06 BLS INL2 0065 6048 1F 89 INL1 TFR A,B 0066 604A 86 30 LDA #'0 0067 604C 30 1F LEAX -1,X 0068 604E 48 INL2 ASLA 0069 604F 48 ASLA 0070 6050 48 ASLA 0071 6051 48 ASLA 0072 6052 C4 0F ANDB #$0F 0073 6054 34 04 PSHS B 0074 6056 AB E0 ADDA ,S+ 0075 6058 A7 A0 STA ,Y+ 0076 605A 30 01 LEAX 1,X skip separator 0077 605C 35 04 PULS B 0078 605E 5A DECB 0079 605F 27 0A BEQ INEND 0080 6061 C1 04 CMPB #4 0081 6063 26 D7 BNE INLOP 0082 6065 86 01 LDA #$01 add week data 0083 6067 A7 A0 STA ,Y+ 0084 6069 20 D1 BRA INLOP 0085 606B INEND EQU * 0086 0087 *reset pia 0088 *port A,B:output, data $ff:out 0089 606B 4F CLRA 0090 606C B7 FDDD STA PACTL select ddra 0091 606F 86 FF LDA #$FF 0092 6071 B7 FDDC STA PADAT set output mode 0093 6074 86 36 LDA #$36 0094 6076 B7 FDDD STA PACTL select peripheral 0095 *out High = bus release (set input mode) 0096 6079 86 FF LDA #$FF 0097 607B B7 600F STA ODAT save out data 0098 607E B7 FDDC STA PADAT 0099 0100 *start cond. (scl=H,sda=H->L) 0101 6081 17 00D8 LBSR SETDTL 0102 6084 17 00B7 LBSR SETCKL 0103 0104 *send slave adr+W ($D0) 0105 6087 86 D0 LDA #SADRW 0106 6089 17 00EE LBSR WRDAT 0107 0108 *wait ACK 0109 608C 17 0106 LBSR WACK 0110 0111 *send reg top adr ($00) 0112 608F 86 00 LDA #$00 reg adr:00-06 0113 6091 17 00E6 LBSR WRDAT 0114 0115 *wait ACK 0116 6094 17 00FE LBSR WACK 0117 0118 *write data 0119 6097 8E 6009 LDX #WRDATA+7 0120 609A C6 07 LDB #7 0121 609C 34 04 WRLOP PSHS B 0122 609E A6 82 LDA ,-X 0123 60A0 17 00D7 LBSR WRDAT 0124 60A3 17 00EF LBSR WACK 0125 60A6 35 04 PULS B 0126 60A8 5A DECB 0127 60A9 26 F1 BNE WRLOP 0128 0129 *stop 0130 *scl=H,sda=L->H 0131 60AB 17 009F LBSR SETCKH 0132 60AE 17 00BA LBSR SETDTH 0133 0134 *display data 0135 60B1 17 010F LBSR PCRLF 0136 60B4 8E 6257 LDX #MDATE 0137 60B7 17 00F1 LBSR DSPMSG 0138 60BA 108E 6261 LDY #MDELM 0139 60BE 8E 6002 LDX #WRDATA year month day week hour min sec 0140 60C1 8C 6005 DLOP CMPX #WRDATA+3 0141 60C4 27 08 BEQ DLOP2 0142 60C6 17 0107 LBSR OUTHEX 0143 60C9 A6 A4 LDA ,Y 0144 60CB 17 0123 LBSR OUTCHA 0145 60CE 31 21 DLOP2 LEAY 1,Y 0146 60D0 30 01 LEAX 1,X 0147 60D2 8C 6009 CMPX #WRDATA+7 0148 60D5 26 EA BNE DLOP 0149 60D7 17 00E9 LBSR PCRLF 0150 0151 *set time to F-BASIC 0152 *set to work area using F-BASIC routine 0153 60DA CE 6009 LDU #WKTIME 0154 60DD 8E 6006 LDX #WRDATA+4 0155 60E0 C6 03 LDB #3 0156 60E2 34 04 STLOP PSHS B 0157 60E4 A6 80 LDA ,X+ 0158 60E6 1F 89 TFR A,B 0159 60E8 44 LSRA 0160 60E9 44 LSRA 0161 60EA 44 LSRA 0162 60EB 44 LSRA 0163 60EC A7 C0 STA ,U+ 0164 60EE 1F 98 TFR B,A 0165 60F0 84 0F ANDA #$0F 0166 60F2 A7 C0 STA ,U+ 0167 60F4 35 04 PULS B 0168 60F6 5A DECB 0169 60F7 26 E9 BNE STLOP 0170 60F9 33 5A LEAU -6,U 0171 0172 *setime 0173 60FB C6 03 LDB #3 0174 60FD 8E 6009 LDX #WKTIME 0175 6100 108E 6232 LDY #SETTIMBF+5 0176 6104 34 04 SETLOP PSHS B 0177 6106 EC 81 LDD ,X++ 0178 6108 34 04 PSHS B 0179 610A C6 0A LDB #10 0180 610C 3D MUL 0181 610D 1F 98 TFR B,A 0182 610F AB E0 ADDA ,S+ 0183 6111 A7 A0 STA ,Y+ 0184 6113 35 04 PULS B 0185 6115 26 ED BNE SETLOP 0186 6117 8E 6225 LDX #RCBSOUT setime 0187 611A AD9F FBFA JSR [BIOS] 0188 0189 *set date to F-BASIC 0190 *set to work area directly 0191 611E CE 02FA LDU #WKDATE 0192 6121 8E 6002 LDX #WRDATA 0193 6124 C6 03 LDB #3 0194 6126 34 04 SDLOP PSHS B 0195 6128 A6 80 LDA ,X+ 0196 612A 1F 89 TFR A,B 0197 612C 44 LSRA 0198 612D 44 LSRA 0199 612E 44 LSRA 0200 612F 44 LSRA 0201 6130 A7 C0 STA ,U+ 0202 6132 1F 98 TFR B,A 0203 6134 84 0F ANDA #$0F 0204 6136 A7 C0 STA ,U+ 0205 6138 35 04 PULS B 0206 613A 5A DECB 0207 613B 26 E9 BNE SDLOP 0208 613D 39 RTS 0209 0210 *************************************** 0211 *set clk low(out b0=0) 0212 613E SETCKL EQU * 0213 613E 34 04 PSHS B 0214 6140 F6 600F LDB ODAT 0215 6143 C4 FE ANDB #$FE b0=0 0216 6145 F7 FDDC STB PADAT 0217 6148 F7 600F STB ODAT 0218 614B 35 84 PULS B,PC 0219 0220 *set clk Hi = bus release (set input mode) 0221 614D SETCKH EQU * 0222 614D 34 04 PSHS B 0223 614F F6 600F LDB ODAT 0224 6152 CA 01 ORB #$01 b0=1 0225 6154 F7 FDDC STB PADAT 0226 6157 F7 600F STB ODAT 0227 615A 35 84 PULS B,PC 0228 0229 *set data low(out b7=0) 0230 615C SETDTL EQU * 0231 615C 34 04 PSHS B 0232 615E F6 600F LDB ODAT 0233 6161 C4 7F ANDB #$7F b7=0 0234 6163 F7 FDDC STB PADAT 0235 6166 F7 600F STB ODAT 0236 6169 35 84 PULS B,PC 0237 0238 *set data Hi = bus release (set input mode) 0239 616B SETDTH EQU * 0240 616B 34 04 PSHS B 0241 616D F6 600F LDB ODAT 0242 6170 CA 80 ORB #$80 b7=1 0243 6172 F7 FDDC STB PADAT 0244 6175 F7 600F STB ODAT 0245 6178 35 84 PULS B,PC 0246 0247 *write data or adr 0248 *A:data or adr 0249 617A WRDAT EQU * 0250 617A C6 08 LDB #8 0251 617C 8D C0 WLOP BSR SETCKL 0252 617E 34 04 PSHS B 0253 6180 48 ASLA b7->C 0254 6181 24 04 BCC WL1 0255 6183 8D E6 BSR SETDTH 0256 6185 20 02 BRA WL2 0257 6187 8D D3 WL1 BSR SETDTL 0258 6189 8D C2 WL2 BSR SETCKH 0259 618B 8D B1 BSR SETCKL 0260 618D 8D CD BSR SETDTL 0261 618F 35 04 PULS B 0262 6191 5A DECB 0263 6192 26 E8 BNE WLOP 0264 6194 39 RTS 0265 0266 *wait ACK 0267 *ACK:sda=L 0268 6195 WACK EQU * 0269 6195 8D B6 BSR SETCKH 0270 6197 F6 FDDC WALOP LDB PADAT 0271 619A 58 ASLB data->C 0272 619B 25 FA BCS WALOP 0273 619D 8D 9F BSR SETCKL 0274 619F 8D CA BSR SETDTH sda release 0275 61A1 39 RTS 0276 0277 *set ACK 0278 61A2 SACK EQU * 0279 61A2 8D B8 BSR SETDTL 0280 61A4 8D A7 BSR SETCKH 0281 61A6 8D 96 BSR SETCKL 0282 61A8 8D C1 BSR SETDTH sda release 0283 61AA 39 RTS 0284 0285 *disp message 0286 61AB DSPMSG EQU * 0287 61AB A6 80 DSPLOP LDA ,X+ 0288 61AD 27 04 BEQ DSPEND 0289 61AF 8D 40 BSR OUTCHA 0290 61B1 20 F8 BRA DSPLOP 0291 61B3 39 DSPEND RTS 0292 0293 *pstring 0294 61B4 PSTRNG EQU * 0295 61B4 34 02 PSHS A 0296 61B6 A6 80 PSLOP LDA ,X+ 0297 61B8 81 04 CMPA #4 0298 61BA 27 04 BEQ PSEND 0299 61BC 8D 33 BSR OUTCHA 0300 61BE 20 F6 BRA PSLOP 0301 61C0 35 02 PSEND PULS A 0302 61C2 39 RTS 0303 0304 *print CR,LF 0305 61C3 PCRLF EQU * 0306 61C3 34 02 PSHS A 0307 61C5 86 0D LDA #CR 0308 61C7 8D 28 BSR OUTCHA 0309 61C9 86 0A LDA #LF 0310 61CB 8D 24 BSR OUTCHA 0311 61CD 35 02 PULS A 0312 61CF 39 RTS 0313 0314 *print hex 0315 61D0 OUTHEX EQU * 0316 61D0 34 06 PSHS A,B 0317 61D2 A6 84 LDA ,X 0318 61D4 1F 89 TFR A,B 0319 61D6 44 LSRA 0320 61D7 44 LSRA 0321 61D8 44 LSRA 0322 61D9 44 LSRA 0323 61DA 8D 0C BSR OUTS 0324 61DC 8D 13 BSR OUTCHA 0325 61DE 1F 98 TFR B,A 0326 61E0 84 0F ANDA #$0F 0327 61E2 8D 04 BSR OUTS 0328 61E4 8D 0B BSR OUTCHA 0329 61E6 35 86 PULS A,B,PC 0330 0331 61E8 8B 30 OUTS ADDA #$30 0332 61EA 81 39 CMPA #$39 0333 61EC 23 02 BLS OUTSE 0334 61EE 8B 07 ADDA #$7 0335 61F0 39 OUTSE RTS 0336 0337 * out 1 cha 0338 * display <- A 0339 61F1 OUTCHA EQU * 0340 61F1 34 10 PSHS X 0341 61F3 B7 6207 STA OUTDB 0342 61F6 8E 61FF LDX #RCBOUT 0343 61F9 AD9F FBFA JSR [BIOS] 0344 61FD 35 90 PULS X,PC 0345 0346 61FF RCBOUT 0347 61FF 14 FCB 20 OUTPUT 0348 6200 00 FCB 0 0349 6201 6207 FDB OUTDB 0350 6203 0001 FDB 0001 0351 6205 0000 FDB 0000 0352 0353 6207 00 OUTDB FCB 0 0354 0355 * input 1 cha 0356 * A <- keyboard 0357 6208 INCHA EQU * 0358 6208 34 10 PSHS X 0359 620A 8E 621B INCH1 LDX #RCBIN 0360 620D AD9F FBFA JSR [BIOS] 0361 6211 B6 6224 LDA INDB+1 0362 6214 27 F4 BEQ INCH1 0363 6216 B6 6223 LDA INDB 0364 6219 35 90 PULS X,PC 0365 0366 621B 15 RCBIN FCB 21 KEYIN 0367 621C 00 FCB 0 0368 621D 6223 FDB INDB 0369 621F 0001 FDB 0001 0370 6221 0000 FDB 0000 0371 0372 6223 0000 INDB FDB 0000 0373 0374 *set time to F-Basic 0375 6225 RCBSOUT 0376 6225 10 FCB 16 SUBOUT 0377 6226 00 FCB 0 0378 6227 622D FDB SETTIMBF 0379 6229 0009 FDB 9 0380 622B 0000 FDB 0000 0381 0382 622D SETTIMBF 0383 622D 0000 FDB 0000 0384 622F 3D FCB $3D command (set timer) 0385 6230 02 FCB $02 RS (select T1) 0386 6231 00 FCB 0 TC 0387 6232 00 FCB 0 hour(0-23) 0388 6233 00 FCB 0 minute(0-59) 0389 6234 00 FCB 0 sec(0-59) 0390 6235 00 FCB 0 20ms countup(0-49) 0391 0392 * 0393 6236 69 6E 70 75 MDAT FCC "input date (YY/MM/DD HH:MM:SS): " 74 20 64 61 74 65 20 28 59 59 2F 4D 4D 2F 44 44 20 48 48 3A 4D 4D 3A 53 53 29 3A 20 0394 6256 04 FCB 4 0395 6257 54 69 6D 65 MDATE FCC /Time : 20/ 20 3A 20 32 30 0396 6260 00 FCB 0 0397 6261 2F 2F 20 20 MDELM FCC "// ::." 3A 3A 2E 0398 *************************************** 0399 * 0400 6268 INBUF EQU * 0401 0402 END START 0 error(s), 0 warning(s) is detected. Label address BIOS FBFA CLLOP 6020 CR 000D DLOP 60C1 DLOP2 60CE DSPEND 61B3 DSPLOP 61AB DSPMSG 61AB INBUF 6268 INCH1 620A INCHA 6208 INDB 6223 INDLOP 6025 INEND 606B INL1 6048 INL2 604E INLOP 603C LF 000A MAIN 6011 MDAT 6236 MDATE 6257 MDELM 6261 ODAT 600F OUTCHA 61F1 OUTDB 6207 OUTHEX 61D0 OUTS 61E8 OUTSE 61F0 PACTL FDDD PADAT FDDC PCRLF 61C3 PSEND 61C0 PSLOP 61B6 PSTRNG 61B4 RCBIN 621B RCBOUT 61FF RCBSOUT 6225 SACK 61A2 SADRR 00D1 SADRW 00D0 SDLOP 6126 SETCKH 614D SETCKL 613E SETDTH 616B SETDTL 615C SETLOP 6104 SETTIMBF 622D START 6000 STLOP 60E2 WACK 6195 WALOP 6197 WK 6010 WKDATE 02FA WKTIME 6009 WL1 6187 WL2 6189 WLOP 617C WRDAT 617A WRDATA 6002 WRLOP 609C



参考までに作成したRTC_WR2, RTC_RD2, RTC_SET2をOneDriveに上げておきます。

機械語プログラムでI2Cを使用するサンプルとしてみていただければと思います。

FM-11用のアダプタを用いてFM-7用カードの動作をテスト

アダプタを使用してFT-245通信カードとRTC_SDカードをテストしました

前回の報告で作成したアダプタを使用して２種のカードのFM-11での動作テストをしてみました。

１．FT-245通信カード

使用したプログラムですが、大きな変更として2HDディスクではトラック0、サイド0のみが128bytes/sctですので、それに対応するようにFM-11側、Windows側ともに対応する必要がありました。その他にも細かい変更が必要でしたが、何とか2HD、2Dの両方に対応することができました。

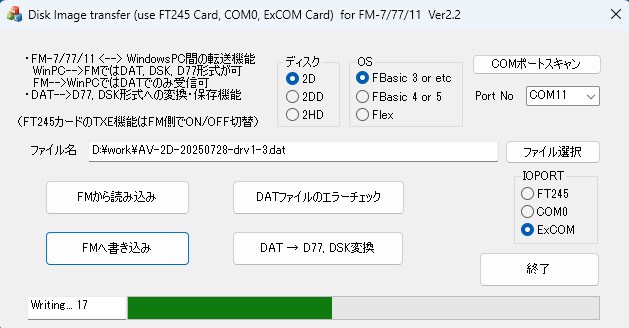

これが修正したWinodws側のFT245DRVforFM-11の動作画面です。現在のところメディアは2HDと2Dの2種、DOSはF-Basic5.0,4.0とその他（F-Basic3.0等）、通信経路はRS232CとFT245通信カードで動作しています。

FT245DRVforFM-11

結果ですが、通信経路としてRS-232Cを使用した場合には19200baudでFM-11->Windows、Windows->FMの両方向とも正常にディスクイメージの転送ができました。しかし、FT-245カードを使用した場合には、FM-11->Windowsは正常に動作し、FM-11のディスクイメージがWindowsに読み込まれましたが、逆方向のWindows->FM-11では動作しませんでした。

転送速度はRS-232Cでは2HDで13分余、2Dで5分であるのに対してFT-245カードでは2HDで2分、2Dで1分と大幅に異なりますので、FM-11への転送もぜひFT-245カードで行いたいのですが、、、

今のところ、FM-11への書き込みができないのは、そもそもWindowsが送り出したデータがFM-11に受信されていないことにあることは確認していますが、その原因はまだ分かっていません。（どうも、割り込みの制御と関係がありそうなのですが、、、）

ということで、FT245通信カードでのFM-11への書き込みがまだ実現できていませんが、一応（！）使えそうだということが分かりました。

２．RTC_SDカード

OS-9やFlex9の起動時には日時を入力する必要がありますので、その手間を省くためにはリアルタイムクロック（RTC）が必要です。

FM-7ではRTC_SDカードを製作して起動時に自動的に日時を取り込むようにしていましたので、そのカードがFM-11でも使えないかをテストしました。

これがテストしたRTC_SDカードです。（このカードについてはブログ「FM-7にRTCとSDを接続する試み（その４）2023年4月25日」で紹介しています。）

RTC_SDカード

現在のところ、FM-11のF-Basic5.0の時刻関係のワークエリアが分かりませんので、とりあえず320KBドライブからF-Basic3.0を起動して、その上でFM-7用のRTCプログラム（RTC_RD、RTC_WR）を変更せずにそのまま実行してみました。

なお、使用した320KBドライブからF-Basic3.0を起動するシステムディスクの作成については、知人から教えていただいたOh！FM誌1985年2月号の「F-BASIC V3.0をFM-11で走らせる」によります。ありがとうございます。

これがRTC_SDカードを装着した様子です。アダプタの上に装着しています。

カード装着の様子

ちなみに、画像中の768KB拡張メモリカードは、ブログ「まごころせいじつ堂」を公開しておられるほうめい様がBOOTHで頒布されているFM11RAM基板のgerberファイルを用いて基板を起こして作成したものです。貴重な資料を公開していただきましてありがとうございます。

RTCが動作した

結果は画像のように、RTC_WRで日時を設定し、電源を落としてから再度ONにしてRTC_RDで日時を読みだしてみましたら時刻が保存されていましたので、RTC部はFM-11でも使用できることが確認できました。ただし、F-Basic5.0ではこれらのプログラムは正常に動作しませんでした。今のところ、F-Basic5.0で日時データが保存されているワークエリアが分かっていませんので修正できていません。

以上の結果を踏まえて、FM-11用のFT245通信カード、RTCカードのプリント基板を作成中です。

FM-11にFM-7等のカードを装着するためのアダプタを作成

 FM-11にFM-7等のカードを装着するためのアダプタを作成しました

先日、昔からあこがれていたFM-11AD2（OS-9Level2、F-BASIC5.0付き）を某オクで入手しました。AD2＋ではないのがちょっとだけ残念ですが、いつ出品されるか分からないものを待っていても仕方がないということで、、、

触ってみた印象ですが、とにかく大きくて重い。FM-7系のようなアマチュア向けではない印象です。そしてOS-9L2の起動にかかる時間がかなり短いのが、OS-9をメインに使用するつもりの私にとってはとても嬉しい点です。

私はFM-7系しか触ったことがないのですが、今までFM-7系で蓄積（！）したハード・ソフトを何とか使い回ししたいのですが、そのためには、ソフトは全てWindows機中に保存しているのでWindows機との間でのファイル転送が必須ですし、さらに2Dメディアを使うためには320KBドライブも必要です。

とりあえずハード面では、今までに作成したFM-7系用の自作カードがFM-11上で動作するかを確認する必要があります。そのために32Pスロット用のカードを装着するためのアダプタを作成しました。

付属してきた「FM-11 本体拡張バス仕様」によりますと、FM-7の32PスロットにはあるIOS信号がありませんでしたので、IOIHB信号を用いて作成する回路を追加しました。

まず手配線で作成して動作することを確認した後、プリント基板を作成しました。使用しているコネクタは64ピンです。

作成したアダプタ基板

組み立てた状態の表面

その裏面

メイン部・サブ部の回路

アダプタの使用例１・・・FDCカードを装着

プリント基板を発注して届くまでの間、手配線のアダプタを作成し、それを用いてFM-7で使用している自作FDCカードをFM-11に接続して、320KBのFDドライブが動作しないか試してみましたが動作しませんでした。

手配線の第１作

FM-11にセットして

FDCカードを装着

「Retro PC Gallery」のはせりん様によりますと、FM-11はDMAを使用してFDを読み書きしているのでFDC回路もDMA対応にする必要があるとのことです。

FDC回路の変更は荷が重いと悩んでたところ、幸いなことに知人から2Dドライブインターフェースカードを頂くことができました。ありがとうございました。
ということで、自作のFDCカードを使用する必要はなくなりました。。。

このカードの先に手持ちのいくつかのドライブを接続してみました。

・５インチ2DドライブのTEAC FD-55B
・FM77AV2から取り外した3.5インチ2DのFD-625
・PC用の3.5インチ2HD/2DDドライブ（StepDoubler回路を使用せず直結）
・PC用の3.5インチ2HD/2DDドライブ（StepDoubler回路経由）

これらのうち、残念ながらStepDoubler回路経由の場合にはF-Basic3.0が起動はするもののファイルは正常には読み書きできませんでした。この結果はF-Basic5.0モードの場合も、320KBから起動したF-Basic3.0モードの場合のいずれも同様でした。StepDoubler回路を通さず直結した場合には正常に動作しましたが、これでは通常の2Dディスクとの互換性がありません。

ということで今の段階では、通常の2Dディスクと互換性のあるディスクが必要な場合にはYD-625を使い、互換性のないディスクで良ければPC用ドライブが使えるということになりました。

プリント基板で作成したアダプタについて

「FM-11 本体拡張バス仕様」によると、拡張バスは100ピンもありますが必要な信号がほとんど64ピンまでに集まっていますので、通常の2.54mmピッチ2列の64ピンL字コネクタを使うことができ、コンパクトに作成することができます。

手配線で作成したものは使用した32Pスロットの関係で、画像のように基板が横向きになってしまいましたので、基板化するにあたっては2枚の基板を90度に組み合わせて、使用確認する基板を縦に装着できるように工夫しました。いつものごとく、コネクタの向きを間違えてしまって作り直すことになりましたが、最終的には先頭の画像のようにそれなりにコンパクトなものが出来上がりました。

続いてのアダプタの使用予定・・・FT245高速通信カード、RTC_SDカード

このアダプタは、そもそもFM-7用に作成した自作カードがFM-11でも使用可能かどうかを確認するためのものです。

次に使用確認したいカードとしては、FT245高速通信カードとRTC_SDカードがあります。RTC_SDカードのSD部についてはF-Basic3.0の内部コードを多用しているので移植は無理だと思いますが、RTC部は移植したいです。これがあるとOS-9やFlex9の起動時に毎回日時を入力する手間を省くことができますので。

（次に続きます）

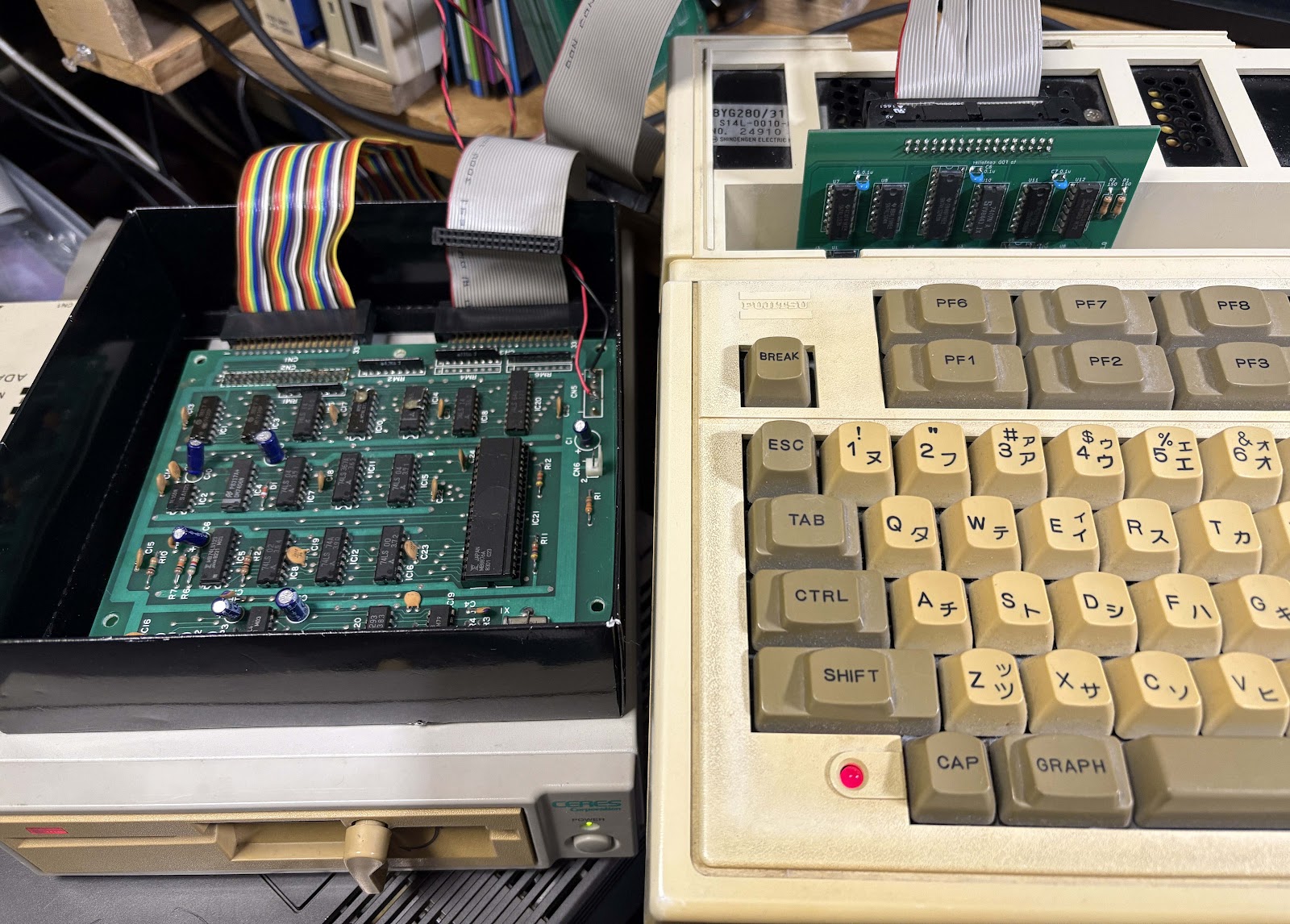

FM-7/8用のFDドライブ用接続アダプタを作ってみました

FM-7/8用のFDドライブ用接続アダプタMB22603相当品を作ってみました

先日、某オークションでLogitecのLFD-550-FMというFM用FDドライブ装置に内蔵されているコントロール基板を入手しましたので、これを使用するために富士通のMB22603の回路を調べて同様なものを製作してみたという報告です。

製作した２種のアダプタがこれです。

左：FM-7の32Pスロット用、右：FM-7/8の50Pコネクタ用

左がFM-7の32Pスロット用、右がFM-7/8の50P拡張コネクタ用です。

入手したコントロール基板LFD-550-FMです。最初に入手したものは不動品だったので、結局２枚入手してしまいました。

左：不動品、右：動作品

経過

私自身はFM-7用に自作のFDCカードを製作して、それにPC用のドライブやGOTEKなどを接続して使用しておりますので、特に必要はなかったのでしたが、興味本位で落札してみたのが運の尽きで、かなりの時間を費やすことになってしまいました。。。

このコントロール基板に手持ちの5インチ2Dドライブを接続して動かしてみようと考えましたが、動作させるためにはFM-7とコントロール基板の間をつなぐアダプタが必要です。オークションに時々出品されるようですが結構高額です。ということで、自作できないかと考えました。

自作の手掛かりになったのは、はせりん様のブログ「Retro PC Gallery （http://haserin09.la.coocan.jp/）」中の「緊急特集：MB22603の秘密」という記事です。

はせりん様はIRQ関係の調査とアダプタの対象機器の制限の原因追及をされているのですが、そのために回路の一部を解析されていましたので、それを元にさせていただいて何とか回路をでっち上げ、プリント基板を発注して製作してみましたが、もちろん動作しませんでした。しかしこれだけではでっち上げのアダプタがダメなのか、それともコントロール基板がダメなのかが分かりません。

そんな時、知人がMB22603などのアダプタを３台も所有されていることを知りましたので、それらをお借りして不動の原因を追究することにしました。

まず入手したコントロール基板が正常に動作するかを確かめるために、お借りしたMB22603を使用してみましたが、残念ながら動作しませんでしたので、不動の原因はコントロール基板にあることが確認できました。

そんな時に、某オークションで再び同じ基板が出品されていましたので、再度入手してみましたら、これはMB22603など３種のアダプタのいずれでも正常に動作しました。

アダプタの製作

コントロール基板が正常に動作することが確認できましたので、あとはアダプタを製作すれば良いということで、お借りしているMB22603の基板の配線を調べてみました。

このアダプタではディレイラインを使用しているのですが、それははせりん様によりますと、FDC（フロッピィディスクコントローラ）としてMB8876やMB8877が使われている外付けドライブ装置に対応するためだそうです。入手した基板ではMB8876Aが使われているので、ディレイは必要がないので省略できるだろうと考えました。実際に回路を追ってみると、ジャンパ線でディレイラインをバイパスしているように見えました。

ということで、ディレイを省略した回路を仕上げてプリント基板を発注し、届いた基板を組み上げてみました。ところが、FM-7にセットしてみましたがまたも動作しません。

回路を見直してみましたが間違っているところはなさそうです。困ってしまって、お借りしているMB22603の基板を再度眺めていたところ、50P拡張コネクタのEXTDET（22ピン）がGNDに落とされているのを見つけました。今まで色々な基板を製作してきましたが、EXTDETは無接続で動作していましたので、多分関係はないだろうとは思いましたが、念のためにGNDに落としてみました。

結果ですが、何と動作するようになりました。ということで、32Pスロット用の方も同様にEXTDETをGNDに接続しました。

製作した回路

製作した回路を示します。EXTDETの修正後のものです。

FM-7/8 50P拡張コネクタ用

FM-7 32Pスロット用

正常に動作しています

動作している様子を示します。これは32Pスロット版の場合です。左下の5インチドライブのアクセスランプが点灯しているのが見えます。

コントロール基板がMB8876Aを使用しているからでしょうか、ディレイラインを使用していない回路ですが、FM-7本体のクロックを落とさなくても2MHzで動作しています。

32Pスロット版を使用中

以上、たまたま入手してみたコントロール基板を動作させるためにMB22603相当のアダプタを作ってみたという報告でした。（特に使う予定もないのに作ってしまった...）

回路の内容が良く分かっていない私が何とか回路を作成できたのは、貴重な情報を公開してくださっているはせりん様と、MB22603などを貸してくださった知人（Y.A.様）のお陰です。お二人に感謝いたします。

余分な基板がありますので

もしFM-7やFM-8用の外付けFDドライブを持っているがアダプタが無いので使用できないと困っていて、ご自分でアダプタを製作してみたいという方がおられましたら、余分の基板が数枚ありますので、ご希望の方は50P用か32P用かを明記してメールでご連絡ください。郵送料のみでお送りできます。
（部品はほとんどが普通に入手できますので50Pコネクタ用は基板のみですが、32Pスロット用に必要な富士通製のコネクタだけはまず入手できませんので、知人に頂いた取り外し品になりますが32Pコネクタもお付けします。ですので、50Pの方は定形郵便110円、32Pの方はクリックポストで185円となります。）

蛇足ですが、以前無料で（郵送料も当方負担で）基板をお送りした方の中で、到着の連絡を頂けなくて、もしかしたら郵便事故かとやきもきしたことがありました。結局、連絡は頂けなかったのですが、そのような”常識のない”方にはお送りできませんので、その点を承知おきください。（本当はこんなことは書きたくないのですが、２度ほどありましたので...）

FM-7/77用仮想ドライブ構築ソフトのFT245高速カード対応版

FM-7/77用仮想ドライブ構築ソフトをFT245高速カード対応させました

＝＝＝昨年から取り組んでいるいくつかのハードやソフトの作成がいずれもうまく行っていない状態なので、気分転換を兼ねて表題のことに取り組んでみました＝＝＝

以前からFM-7やFM77AV40SXを使用する際にはWindows機上で仮想ドライブを構築して使用してきましたが、その際にはシリアル通信（RS232C）を使用していました。（CP/M版のみFT245カードを使用）

それについてはその都度公開してきました。

・「拡張ROM/RAMディスクボードと仮想ドライブ用のF-BASICドライバ」（2022年5月18日）

・「F-BASIC用のWindows版仮想ドライブ構築ソフトの改良」（2022年2月12日）

・「FM-7/77用の改良版I/O拡張基板用のF-BASICドライバを作成」（2021年7月8日）

・「FM-7用 60K CP/M-80 の仮想ドライブ版が完成」（2021年2月23日）

・「CP/M用の仮想ドライブの構築ソフト（その２）」（2020年5月2日）

・「CP/M用の仮想ドライブの構築ソフト」（2020年4月29日）

・「FM-7/77のF-BASIC用の仮想ドライブ構築ソフトが完成」（2019年9月25日）

・「FM77用の拡張I/Oボード、ROM/RAMディスクボードのプリント基板化が完了」（2019年8月26日）

・「FM77用の拡張IOボード、ROM／RAMディスクボード」（2019年6月12日）

しかし、現在はRS232C通信を使用することはほとんどなく、もっぱら「思いつきハードでソフトに七転八倒（https://vehwk3yxv7hw.blog.fc2.com/blog-category-2.html）」の秋田修二さんが作成されたFT245高速通信カードを使用させていただいています。

ということで、ここで全ての仮想ドライブ構築ソフトをFT245カード対応に切り替えることにしました。（もちろん、従来通りRS232Cも使えます。）

今回作成したのは以下のものです。

動作確認した機器：FM-7、FM77AV2、FM77AV40SX
対応DOS：F-Basic、Flex9

使用したFT245カードは画像のものです。

使用したFT245カード

これはVer２でTXE端子の制御機能が追加されており、スイッチで有効・無効を切り替えることができるものですが、この機能がないVer１でも同様に使用できます。

全体の構成図

詳解するソフトの機能を大まかな図で示します

機能の説明

図に示しましたように、Windows側では使用するDOSに合わせて仮想ディスク構築ソフト（FbasDrvWin.exe, FlexDrvWin.exe, Os9DrvWin.exe, CpmDrvWin.exe）のいずれかを実行します。使用する通信カードや通信ポートはiniファイルで指定したものが選択されますが、起動後に変更できます。

FM側のドライバですが、Flex9ではWINDRVの起動時のオプションでFT245カードとRS232Cカードに対応させていますが、F-Basicでは裏RAMに常駐させていてその常駐部を少なくするために、FT245カード用のWINDRV（もちろんFlex9用とは別ソフトです）とRS232C用のWINDRVX7という別々のソフトになっていますので、使用する通信カードに合わせて選択します。FM-7やFM77AV2用のオプションRS232Cカードは38400baudまで動作しますが、FM77AV40SXなどに内蔵されているRS232Cは19200baudまでです。

動作している様子

F-Basic (Ver3.0)の場合です。
FM77AV2でFT245カードを使用しています。

FbasDrvWin.exeの場合

Flex9の場合です。

FM77AV40SXの内蔵RS232Cを使用しています。

Flex9DrvWin.exeの場合

この画像中のDrive２や３のボックスにディスクイメージファイルをdrag&dropするとその内容が左下のリストボックス中に表示され、読み出し、書き込み、削除、名称変更ができますので、Windows機中のファイルをイメージファイルに書き込んだり、読み出したりできて、そのままFM機で扱えます。

右のボックス中のRで始まっているリストがFMのfilesコマンド（F-Basic）やCATコマンド（Flex9）でドライブ２と３を連続して読んだ時の様子で、仮想ドライブのリードしているドライブ、トラック、セクタを表しています。もちろんFM側ではそれぞれのドライブのファイル一覧が表示されています。

Windows側のFbasDrvWin.exeは以前から公開しているものですが、使用しているうちに必要になった機能として、有効なポートを検出する「ポートスキャン」、ポートの種類を選択する「Port Select」ボタンを追加した最新のVer1.53です。またFlex用も同様に機能追加してあり、FlexDrvWin.exeはVer1.73です。

FM機とWindows機との間のファイル交換の手段として

このファイル交換の手段としては、従来からRS232Cによるものがありますが、使いやすさや速度面での問題がありました。それを改善するものとしてFT245カードを使用する方法があり、ディスクイメージファイル全体の転送や単一ファイルの転送用のソフトを作成してきました。速度的には大幅に改善されたとはいえ、それでも、毎回転送ソフトを起動してファイル操作を行う必要がありました。

今回、仮想ドライブ構築ソフトをFT245カードに対応させたことで、普通にディスクを読み書きする操作の延長でそのままWindows上のファイルを処理することができるようになりました。
もちろん、FT245カードがない場合でもその代わりにRS232Cを使うことで、全く同様な操作ができます。

今回はとりあえずですが、F-Basic V3.0用とFlex9用の２種のみ公開します。ただしF-Basic用はVer3.0のみに対応しており、また、Flex9用ですが私は8インチのGeneral版から移植したものを使用していますので、もしかしたら富士通製のFlex9には使えないかもしれません。

動作に必要なソフト一式をOneDriveに公開しますので、使用した結果に対して私は責任を負わないことを了解していただいたうえで自由にご利用ください。
