必要に迫られて自作したツールソフトの紹介（第５回）

 最近修正したソフトなどをいくつか紹介します

［１］クロスアセンブラ

以前公開した6809用のクロスアセンブラですが、使っていただいた方からcmpa #'z+1のアセンブル結果がCMPA #'Z+1のバイナリになってしまうというご指摘を受けました。

私はソースを常に大文字で書いていたので全く気付いていませんでした。ソースが小文字の場合は大文字に変換するようにプログラムしてあったのですが、大文字にすべきでない箇所も変換してしまっていました。

ということで、それを修正したクロスアセンブラ４種を公開します。他のMPU用のものにも同様の修正を加えました。

（１）6809AsmWin.exe　Ver2.5
（２）6800AsmWin.exe　Ver2.3
（３）6801AsmWin.exe　Ver2.0
（４）6303AsmWin.exe　Ver2.0

例として6809AsmWin.exeの動作画面を示します

6809AsmWin.exe

［２］FT-245カード他を使用する通信ソフト

FM-7, FM77, FM-11機に装着されたFT245通信カード、オプションまたは標準の8251A使用のCOMカード、68B50使用の拡張COMカードの３通信経路を使用して、FM機とWindows機との間で2D, 2DD, 2HDディスクイメージを転送するソフトです。

（１）Windows側

            ft245drv.exe　Ver2.5

以前のものに通信経路を追加しただけでなく、対応機種にFM-11を加え、扱えるディスクにも2HDを追加しました。

動作画面です

Windows機上でのft245drv.exe

（２）FM-7/77/11側

　　　F-Basicでのメインプログラムと機械語サブルーチンのセットです

        １．FT245F, FTDRV22F    FT-245カード用です
        ２．FT245C, FTDRV22C    オプションカードまたは標準のCOM(8251A使用) 用です
        ３．FT245E, FTDRV22E    68B50使用のExCOMカード用です

最初は上記３つの通信経路用を一つのプログラムにまとめて、動作中に切り替えることができるように作成したのですが、それぞれ専用のプログラムの方が使い勝手が良いということで別々のプログラムも作成しました。

　　４．FT245A, FTDRV22A　上記１～３を統一したプログラムです

例としてFT245Aの動作画面を示します

FM機上でのFM245A

なお、転送速度ですが

FM機からWindows機への読み込みでは、およその値で
　2Dでは１が1分、２,３が5分、2HDでは１が２分、２,３が13分20秒
Windows機からFM機への書き込みでは、およその値で
　2Dでは１が1分、２,３が5分、2HDでは１が11分30秒、２,３が13分20秒
で、現在のバージョンでは2HDの書き込みに時間がかかりすぎています。

（３）動作確認した機種、F-BASICのバージョン、メディア

        ・FM-7、FM77AV2、FM77AV40SX
        ・F-BASIC V3.0、V3.3、V3.4
        ・2D、2DD、2HDディスク

以上紹介したソフトをOneDriveに置いておきますので、使用した結果、不都合が生じても私は責任は負わないということを承知していただいたうえで自由にご使用ください。

FM-11にPS/2キーボードを接続するための変換器の完成

 FM-11にPS/2キーボードを接続するための変換器が完成しました

先日報告しましたFM-11用PS/2キーボード変換器ですが、https://www.blogger.com/blog/post/edit/1662007451717538019/3111393154708868825

オートリピート機能も実現できたということでしばらく使用してみました。回路的には問題がなく、また、プログラムの方もGRAPHキーやカナキーなどの特殊キーの入力に純正のキーボードとの多少の違いがあったりしますが頻繁に使用するものでもなく、その他特に大きな不具合もないので、一応、これで完成ということにしようと思います。

純正キーボードとの機能の違いですが、PS/2キーボードにはINSモードを示すLEDがありませんので、当然、本体からのINSLEDON信号は無視されています。

変換器が完成

基板が届きましたので早速組み立ててみました。

基板と完成品

FM77AV用変換器と同様、タカチのケースSW-50にちょうど収まるサイズにしてありますが、試しに同一サイズの有り合わせのケースに収めてみたらFM-11側のケーブル用のコネクタがはみ出てしまいました。

ケースに収めてみた

８ピンのピンヘッダとコネクタを使わなければケースに収まるはずということで、直接ケーブルを基板にハンダ付けしたものも作ってみました。

ケーブルを直結

回路図です

FM77AV用PS/2キーボード変換器とほとんど同じですが、CLOCK信号を追加したのとKRESET信号をATtiny85のRESET端子に直結している点が異なります。本体へは８芯ケーブルで接続します。

回路図

基板を起こしましたが、手配線でも十分作成できるほどの簡単な回路です。

プログラムリストです

メインプログラムcnvps2fm.cを示します。

【2月12日修正】先頭のコメント中の一部を修正しました。
（PORTBのoutputにbit3を追加、special keys中のBREAKキーの機能の訂正）

/******************************************************************** * cnvps2fm.c convert key code PS/2 to FM-11 * * PS/2 --> FM-11 * (scan code) (9bit serial code) * * use ATtiny85 (16MHz) * Fuse bit : Lo:E1(change from 62), Hi:DF, EX:FF * * input : PS/2 keyboard PORTB bit2:CLOCK, bit1:DATA * output: FM-11 PORTB bit0:CLOCK, bit3:STOP, bit4:KSDATA * * allocation of special keys * F11->DUP, F12->HOME, Pause/Break->BREAK, ScrLk->CLS * L,ALT & R_ALT->GRAPH, L_Win & R_Win->EL * * Applies to FM-11 Ver 3.0 '2026.01.18 * Beep sound is turned off Ver 2.0 '2020.01.21 * Original version Ver 1.0 '2015.12.14 * * Copyright by Y.Yamamoto (Old68fun) ******************************************************************** */ #include <avr/io.h> #include <avr/interrupt.h> #include <util/delay.h> #include "cnvps2fm.h" #include "scancodes_fm11.h" #define F_CPU 16000000UL #define BUF_SIZE 64 unsigned char kb_buf[BUF_SIZE]; unsigned char *inptr; unsigned char *outptr; unsigned char bufcnt; int main(void) { init_kb(); while(1) { kb_getbuf(); } return 0; } void init_kb(void) { MCUSR = 0x00; /* MCUSRのWDRFを解除(0) */ WDTCR |= (1<<WDCE)|(1<<WDE); /* WDCEとWDEに論理1書き込み */ WDTCR = 0x00; /* ｳｫｯﾁﾄﾞｯｸﾞ禁止 */ DDRB = 0b11011001; // from PS/2 KB : PORTB bit 1,2,5 input // to FM-11 : PORTB bit 0,3,4 output PORTB = 0x00; // not pull up PORTB |= _BV(4); // PORTB = 0x10(KSDATA=H) PORTB |= _BV(3); // PORTB = 0x18(KSDATA=H, STOP=H) PORTB &= ~_BV(0); MCUCR = (1 << ISC01) | (0 << ISC00); // INT0 interrupt on falling edge edge = 0; bitcount = 11; GIMSK = (1 << INT0); // Enable INT0 interrupt inptr = kb_buf; outptr = kb_buf; bufcnt = 0; //keyboard recognition code for FM-11 _delay_ms(2); //break key code data_out(0xf0, 0); data_out('P', 0); sei(); } ISR (INT0_vect) { static unsigned char data = 0; // received scan code if (!edge) { if(bitcount < 11 && bitcount > 2) { // Bit 3 to 10 is data data = (data >> 1); if(PINB & (1 << DATAPIN)) data = data | 0x80; // Store a '1' } MCUCR = (1 << ISC01) | (1 << ISC00); // INT0 interrupt on rising edge edge = 1; } else { MCUCR = (1 << ISC01) | (0 << ISC00); // INT0 interrupt on falling edge edge = 0; if(--bitcount == 0) { // All bits received kb_putbuf(data); bitcount = 11; } } } // put keycode to buffer void kb_putbuf(unsigned char c) { if (bufcnt<BUF_SIZE) // If buffer not full { *inptr = c; // Put character into buffer inptr++; // Increment pointer bufcnt++; if (inptr >= kb_buf + BUF_SIZE) // Pointer wrapping inptr = kb_buf; } } // get keycode from buffer int kb_getbuf(void) { int byte; if(bufcnt == 0){ return 0; } byte = *outptr; // Get byte outptr++; // Increment pointer if (outptr >= kb_buf + BUF_SIZE) // Pointer wrapping outptr = kb_buf; bufcnt--; // Decrement buffer count // output key code outserialdata(byte); return byte; } // change keycode to serial code for FM77AV void outserialdata(unsigned char kcode) { unsigned int i; unsigned int stti = 0; static unsigned char svcode = 0, svsftctrl = 0, skpcnt = 0; static unsigned char flgF0 = 0, flgE0 = 0, flgSFTCTRL = 0; PORTB |= _BV(4); // PORTB = 0x10(KSDATA=H) if (skpcnt > 0) { // for PAUSE -> STOP skpcnt--; if (skpcnt == 0) { //set STOP bit PORTB &= ~_BV(3); _delay_ms(1); PORTB |= _BV(3); _delay_ms(1); } return; } switch (kcode) { case 0xF0: //break code of normal/special key flgF0 = 1; break; case 0xE0: //make/break code of specila key flgE0 = 1; break; case 0xE1: //make code of Pause key skpcnt = 6; //if PAUSE then skip 6bytes(14,77,E1,F0,14,F0,77) break; default: if (!flgF0 && !flgE0) { //make 1st code of normal key (flgF0=0,flgE0=0) if (kcode == L_SHIFT || kcode == R_SHIFT) { flgSFTCTRL = 1; } else if (kcode == L_CTRL) { flgSFTCTRL = 2; } else if (kcode == L_ALT) { //GRAPH if (!flgGRAPH) flgGRAPH = 1; else flgGRAPH = 0; } else if (kcode == CAPS) { //set/reset CAPS LOCK if (flgSFTCTRL == 1) { if (!flgCAPS) flgCAPS = 1; else flgCAPS = 0; } } else { for (i=0; pgm_read_byte(&pscode0[i]) != kcode && pgm_read_byte(&pscode0[i]) != 0x00; i++) ; if (pgm_read_byte(&pscode0[i]) == kcode) { // cnvmakecode(i, 0); //out make code cnvbreakcode(i, flgSFTCTRL); //out break code } } } else if (!flgF0 && flgE0) { //make 2nd code of special key (flgF0=0,flgE0=1) if (kcode == R_CTRL) { flgSFTCTRL = 2; } else if (kcode == R_ALT) { if (!flgGRAPH) flgGRAPH = 1; else flgGRAPH = 0; } else { for (i=91; pgm_read_byte(&pscode0[i]) != kcode && pgm_read_byte(&pscode0[i]) != 0x00; i++) ; if (pgm_read_byte(&pscode0[i]) == kcode) { // cnvmakecode(i, 0); //out make code cnvbreakcode(i, flgSFTCTRL); //out break code flgE0 = 0; } } } else if (flgF0 && !flgE0) { //break 2nd code of normal key (flgF0=1,flgE0=0) if (kcode == L_SHIFT || kcode == R_SHIFT || kcode == L_CTRL) flgSFTCTRL = 0; for (i=0; pgm_read_byte(&pscode0[i]) != kcode && pgm_read_byte(&pscode0[i]) != 0x00; i++) ; if (pgm_read_byte(&pscode0[i]) == kcode) { // cnvbreakcode(i, flgSFTCTRL); //out break code flgF0 = 0; } } else if (flgF0 && flgE0) { //break 3rd code of special key (flgF0=1,flgE0=1) if (kcode == R_CTRL) flgSFTCTRL = 0; for (i=91; pgm_read_byte(&pscode0[i]) != kcode && pgm_read_byte(&pscode0[i]) != 0x00; i++) ; if (pgm_read_byte(&pscode0[i]) == kcode) { // cnvbreakcode(i, flgSFTCTRL); //out break code flgF0 = 0; flgE0 = 0; } } break; } } // convert from codeno to serial code int cnvmakecode(unsigned int codeno, unsigned char flg) { unsigned char kc; if (!flgGRAPH) { //not GRAPH kc = pgm_read_byte(&fmcode0[codeno][flg]); if (48 <= codeno && codeno <= 57) { //Function key data_out(kc, 1); } else if (flgCAPS) { if (0x61 <= kc && kc <= 0x7a) //a - z data_out(kc - 0x20, 0); else if (0x41 <= kc && kc <= 0x5a) //A - Z data_out(kc + 0x20, 0); else data_out(kc, 0); } else { data_out(kc, 0); } } else { //GRAPH kc = pgm_read_byte(&fmcode0[codeno][flg]); if (kc == 0x0d) { data_out(kc, 0); flgGRAPH = 0; } else { data_out(kc + 0x80, 0); } flgGRAPH = 0; } _delay_ms(1); return 0; } int cnvbreakcode(unsigned int codeno, unsigned char flg) { unsigned char kc; if (!flgGRAPH) { //not GRAPH kc = pgm_read_byte(&fmcode0[codeno][flg]); if (48 <= codeno && codeno <= 57) { //Function key data_out(0xf0, 1); data_out(kc, 1); } else if (flgCAPS) { data_out(0xf0, 0); if (0x61 <= kc && kc <= 0x7a) //a - z data_out(kc - 0x20, 0); else if (0x41 <= kc && kc <= 0x5a) //A - Z data_out(kc + 0x20, 0); else data_out(kc, 0); } else { data_out(0xf0, 0); data_out(kc, 0); } } else { //GRAPH kc = pgm_read_byte(&fmcode0[codeno][flg]); data_out(0xf0, 0); if (kc == 0x0d) { data_out(kc, 0); flgGRAPH = 0; } else { data_out(kc + 0x80, 0); } } _delay_ms(1); return 0; } //start clock void start_clk() { PORTB |= _BV(0); //clk high _delay_us(20); PORTB &= ~_BV(0); //clk low } // serial code : PORTB(bit4) // clock : PORTB(bit0) void data_out(unsigned char kc, unsigned char lstbit) { int i; int invkc; invkc = ~kc; start_clk(); for (i=0; i<8; i++) { _delay_us(14); //set data bit if (invkc & 1 == 1) PORTB |= _BV(4); //data high else PORTB &= ~_BV(4); //data low _delay_us(12); PORTB |= _BV(0); //clk high _delay_us(14); PORTB &= ~_BV(0); //clk low invkc = invkc >> 1; } //last bit out last_bit(lstbit); } void last_bit(unsigned char lstbit) { //out 9th bit _delay_us(26); PORTB |= _BV(0); //clk high _delay_us(14); if (lstbit == 0) PORTB |= _BV(4); //normal char:1 else PORTB &= ~_BV(4); //special char:0 _delay_us(130); PORTB &= ~_BV(0); //clk low _delay_us(77); PORTB &= ~_BV(4); //reset last bit } /////////////////////////////////////////////////////////////////////////////////////

この他にヘッダファイルcnvps2fm.hとスキャンコード変換テーブルscancodes_fm11.hがあればビルドできます。私は以前のFM77AV用変換器のコードを変更しながら作成しましたので、MPLAB X IDE (v6.25) 上の XC8 (v3.10) でビルドしました。

最後に

以上の３つのソースファイルとビルドで作成されたHEXファイルをOneDriveに上げておきますので、そんなことはないとは思いますが商用使用は禁止という条件を守っていただく限り自由に使用してくださって結構です。
HEXファイルをATtiny85に書き込んでFuse bitを正しく設定すれば動作します。ただし、所詮アマチュアの製作品ですので使用した結果、FM-11本体やキーボードに不具合が生じたとしても責任は負いませんのであらかじめご承知おきください。

FM77AV用PS/2キーボード変換器のプチ改良

 FM77AV用PS/2キーボード変換器をAV2とSX両用に改良しました

以前、FM77AV用のPS/2キーボード変換器を作成しました。

「FM77AVにPS/2キーボードを接続する変換器の基板化（2019年7月31日）」

https://flexonsbd.blogspot.com/2019/07/fm77avps2.html

「FM77AV用PS/2キーボード変換器の不具合を修正（2020年1月21日）」

https://flexonsbd.blogspot.com/2020/01/fm77avps2.html

作成した変換器を用いてFM77AV2とFM77AV40SXのそれぞれにPS/2キーボードを接続して使用してきました。SX用の純正キーボードも所有しているのですが、それは大切に保管してあり、もっぱら自作した変換器を用いてPS/2キーボードを使用してきました。

（純正キーボードは矢印キーの位置が遠くて私にとっては使いにくい、、、）

最近はFM-11が2台も増えたこともあり、FM77AV2、FM77AV40SX、FM-11のそれぞれのキーボードと、さらに必要に応じてFM-7までもが机上に現れるので、ただでさえ狭い机の周辺がキーボードで埋まってしまってどうにもならない状態になってしまいました。

ということで、少しでもキーボードの数を減らすために、まずAV2とSXのキーボードを兼用できないかと考えていました。この２機種はコネクタの形が異なるだけでキーボード自体は同じですので、変換器の中で切り替えれば良いはずです。

そんな時に4回路2接点のスライドスイッチが格安で入手できたので、それを契機に実際に製作してみることにしました。

これが格安で入手したスライドスイッチです。何と10個で110円でした！

スライドスイッチ

しかし、ピン配置もピンの太さも標準的なものではないので、KiCad用のフットプリントを自作する必要がありました。

このスライドスイッチとAV2用のRJ9コネクタのフットプリントを現物のサイズを測定しながら作成したのですが、実際にはなかなかうまく合わず、基板を３回も作り直すことになりました。。。

回路図を示します。

以前のものにスライドスイッチを追加しただけです。

tiny85のプログラムも以前のものと同じですので、プログラムを見たい方は上記のブログをご覧ください。

回路図

以前製作した変換器はタカチのSW-50に収まるように作りましたので、今回も無理やりですが何とか同じサイズに収めることができました。

完成したものがこれです。

完成した両用変換器

画像左端がPS/2キーボードコネクタ、上端がFM77AV2用のRJ9コネクタ、下端がFM77AV40SX用のS端子コネクタ、そして右端が切り替えスイッチです。

上記しましたように、基板はタカチのSW-50に収まるサイズにしてあるのですが、側面に4つの取付穴をあける必要がありますので、手作業できれいに仕上げられる自信がないので今回は息子に3Dプリンタでケースを作成してもらいました。

これができあがったケースに収めた様子です。画像は白色ですが黒色でも作ってもらいました。

ケースに収めた様子

現物合わせで作ってもらったので、ぴったり収まって固定する必要もありませんでした。

使用している様子です。

左のカールコードがAV2用で受話器用のクロスケーブルです。右がSX用でS端子ケーブルです。

使用している様子

動作中でもSXとAV2を切り替えることができます。

（しかし、今考えるともう少し大きなケースにして、３つのコネクタを一面に集めた方がすっきりしたかも、、、）

これでとりあえずキーボードの数を一つ減らすことができ、机の周りが多少ですがすっきりしました。

DellのタワーデスクトップECT1250にHDDを増設する

 DellのタワーデスクトップECT1250にHDDを増設しました

今まで使用してきた富士通のデスクトップがWindows11に対応していないということで、やむを得ず更新することにしました。

選択したのはDellのデスクトップで、拡張性を考えて筐体も電源容量も大きめのECT1250にしました。今までドライブDとして使用していた3TBのHDDを内蔵する予定でした。

しかし届いたので早速ケースを開けてみましたら、何とHDDを増設するためのトレーのようなものがありませんので、このままでは取り付けできそうもありません。スペースはガラガラといえるほど空いているのですが。。。

筐体内部はガラガラ

ネットで検索してみると増設したいという書き込みが結構ありまして、特に価格.COM中のECT1250の書き込みが大変参考になりました。それによりますと、ドライブはタイロックなどで無理やり固定はできるようですが、電源ケーブルがコネクタの大きさもピン配置も独特で市販の一般品では加工が必要だとのことです。

今まで使用していた富士通のデスクトップESPRIMO D583/HXでは、HDDを増設するためにマザーボードの加工まで行いましたが、今回はあまり手間をかけたくはありません。

「ESPRIMO D583/HXのマザーボードにSATAコネクタを取り付ける（2022年8月24日）」
https://www.blogger.com/blog/post/edit/1662007451717538019/2004678106518154857

増設用と思われる電源コネクタとSATAコネクタはありますし、購入時のオプションにHDDがありましたので増設できるはずです。価格.COMにも純正トレーとケーブルのセットを購入できたとの書き込みがありましたので、Dellのサイトの中を探し回った挙句にようやくオプションの購入のページを見つけて注文することができました。

届いたものがこれです。HDD取り付け用のネジまで付属していました。

届いたトレーとケーブル

HDD取り付け後

これにHDDを取り付けて筐体に収めれば良いはずです。価格.COMには5分で完了と書いてありましたが、一体どこに取り付ければ良いのかさっぱり分かりません、、、

あれこれと悩んだ挙句、ようやく取り付けるべき箇所を見つけましたが、何と、メクラ蓋のようになっている部品を取り外して、そこに収めるようになっているのでした。。。

これを外して取り付ける

何とか無事に取り付けることができ、今までは臨時的に外付けUSBの先に接続して使用していた3TBのHDDを内蔵できて快適に使用できております。
（しかし、今のSSDは本当に小さいですね。最初に筐体を開けてみたときにはSSDを見つけられず、取り付け忘れかと思ってしまったぐらいです、、、）

取り付け後の状態

以上、DellのデスクトップにHDDを内蔵する際に、パーツの入手と取り付けに少し苦労したので、同様なことで困っている方に多少でも参考になればということで報告しました。

FM-11にPS/2キーボードを接続するための変換器の作成

 FM-11用のPS/2キーボード変換器を作成してみました

【1月23日訂正】末尾に訂正があります。

昨年、FM-11AD2（キーボード、ソフト、マニュアル付き）を入手しまして、拡張メモリ、FT-245高速通信カード、RTCカードなどを作成してきました。

その後、さらに実験用のつもりでFM-11AD2の本体のみを追加で入手しました。これは不動品でしたがMPU（68B09）を交換しただけで正常に動作するようになりました。

これは本体のみでキーボードがありませんので、PS/2キーボードを接続するための変換器の作成を始めました。
「FM-11本体インタフェース仕様」によりますと、キーボード用の入力端子はDin８ピンで、
１．CLOCK           （キーボード→本体）
２．DATA              （キーボード→本体）
３．KRESET        （本体→キーボード）
４．GND
５．VCC
６．INSLEDON    （本体→キーボード）
７．STOP              （キーボード→本体）

８．（NC)
とのことです。

純正キーボード

シリアルコードの確認

以前、FM77AV用のPS/2キーボード変換器を作成したことがあります。

「FM77AVにPS/2キーボードを接続する変換器の基板化（2019年7月31日）」

「FM77AV用PS/2キーボード変換器の不具合を修正（2020年1月21日）」

その際にはCLOCK出力やRESET入力というものはありませんでした。しかし、違いがあるにしても何とかなるだろうと甘く考えて始めました。

まず純正のキーボードと本体の間に挿入する画像のようなアダプタを作成し、オシロスコープとロジックアナライザでキーボードから本体に送られているCLOCKとDATA信号を観察しました。

測定用アダプタ

その結果、以下のようになっていることを確認しました。

［１］起動（リセット）時にまずキーボードが接続されていることを認識する。

起動（リセット）直後に本体からキーボードにリセット信号が送られ、その後の数msの間にキーボードから本体に’P’のブレークコードを送り、それが本体に受信されることでキーボードが正常に接続されていると認識する。

［２］キーボードから本体へクロックに同期してキーコードが９ビットのシリアルデータで送信される。

［３］シリアルデータはアスキーコード的な８ビットコードで、それを反転したものに第９ビットとして、通常キーでは０、特殊キーでは１を追加した形式。

［４］送信手順

（１）最初に20us幅のスタートビット（アクティブH、CLOCKとDATAも同様）

（２）その後26us間隔で14us幅のクロックが8個続き、それに同期してデータバイトのLSBからMSBの順に８ビットが送られる。

（３）最後に130us幅のクロックに同期して第9ビットが送られる。

（４）クロック終了後に約77usの間第9ビットが続き、その後0になって終了。

（以上のクロックやデータ幅はおよその値で結構変化します。）

プログラムの作成

これらの結果をもとにしてプログラムを作成しました。

回路は以前のFM77AV用の変換回路を流用し、CLOCKとSTOPの２ビットのみを追加した回路としましたので、PS/2キーボードからのキーコードの読み込みはFM77AV用のものをそのまま使うことができました。

しかし、使用したATtiny85ではピン数が足りず、リセット信号をどうするか悩みましたが、とりあえずtiny85のリセット端子に直結して本体と同時にリセットするようにしてみましたら、リセット後の数ms後に’P'のブレークコードを送ることでキーボードとして無事に認識されました。

試作変換回路

FM-11とFM77AVとの違い

プログラムの基本はFM77AV用と同様で、PS/2キーボードから入力されたコードでPS/2キーボードのスキャンコード表を検索して一致するコードの位置を見つけ、FM-11用のキーコード表の対応する位置のコードを取り出すというものです。

FM77AVでは40ビットのシリアルデータのうちの4バイトを表にしていましたが、FM-11ではアスキーコードが基本なので各コードそれぞれ１バイトの表を用意しました。

（ただし、STOPキーのみは扱いが別になっており、シリアルデータとして送信されるのではなく、Din８ピンの７番ピンを直接Lowに落とすことで本体に伝えています。）

これで、通常のキーやファンクションキーについては正常に入力ができるようになったのですが、シフトキーやコントロールキーについてはうまくいきません。

かなり悩みましたが、FM-11とFM77AVとではキーボードの役割が異なっていることにようやく気付きました。

FM77AVでのキーボードの役割は全てのキーの40ビットのシリアルデータを本体に送り込むだけで、シフトキーやコントロールキーの処理は本体側で行っているのに対して、FM-11ではキーボード内で必要な処理を行った結果のアスキー的なコードを本体に送っているのです。（アスキー的なコードをキーボードが送っていることからすぐに気付くべきでしたが、、、結構な時間を浪費することになってしまいました。）

ということで、シフトキーやコントロールキーが押された時の処理も必要になりましたのでNORMAL, SHIFT, CONTRLの３バイトの表に拡張することで、主なキーについては正常に入力することができました。

まだ対応できていないキーなど

ほとんどのキーについては正常に入力できるようになりましたが、現在のところきちんと対応できていないキーとしてカナキーとGRAPHキーの２つがあります。

これらのキーについては、自分的にはまず使用することがないので対応する必要性を感じないので、とりあえずこのままで良いかなとも思っています。。。

もう一つですが、現在のところオートリピートに対応できていません。

以前発表した、FM77AV用のUSBキーボード変換器でも同様なのですが、オートリピートに対応する手法を私が分かっていないためです。この機能は必要なので何とかしたいのですが、、、

【1月23日訂正】私の勘違いがありましたのでプログラムを修正しました。その結果、オートリピートが実現できました。

最後に

しばらく使用しながら不具合の有無を確認し、その間に回路のプリント基板を作成し、最終的に完成しましたら回路図とプログラムを公開する予定です。

FM-11に2DドライブとしてPC用のドライブを接続するーその後

 PC用のドライブでStepDoubler回路が動作しました

7月30日のブログ「FM-11に2Dや2HDドライブとしてPC用のドライブを増設した結果」ではFM-7系で使用しているStep信号を2倍化するStepDoublerボードが使用できないと書きました。
そのため、FM-11で読み書きすると2Dディスクの前半しか使用していない、通常の2Dディスクとは互換性のないFM-11専用のディスクになってしまっていました。

しばらくはその状態で使用していたのですが、FM-7系と共用できないディスクでは流石に不便なので解決を試みました。

FM-11の2Dドライブ用FDDカードが出力しているStep信号をオシロスコープで観測してみたところ、下図の中段のようになっていました。

Stepパルスの幅と周期

現在使用しているStepDoublerではパルス幅1.5ms、周期4.5msに設定していましたので、これではFDCカードが出している周期6msの間にパルスを挿入できるわけがありません。しかし、現在の設定値はFM77AV40SXのStep信号を実測して、その値に合わせたものだったのですが、、、

とにかく、現行の値ではダメという事で周期6msの間にパルスを追加するために周期3msとし、パルス幅もFM-11と同じ4usに変更しました。（FDDの規格の一例では、周期は最小値で3ms、方向変更の場合は4msですので、ぎりぎりでしたが、、、）

結果ですが、正常に動作しました。

使用したStepDoublerボードを示します。

現在使用しているものは図のように２台のFDDを接続できて、それぞれのドライブ番号を０～３に設定でき、さらにStep信号を追加するかしないかを選択できます。

StepDoublerボード

使用確認したFDドライブは、MITSUMIのD353M3D、TEACのFD-235HG、YE-DATAのYE-702Dですが、いずれも34ピンがReady信号になるように改造してあります。改造に当たってはサイト「試運転の資料館（https://shiuntenlos.ie-yasu.com/）」を参考にさせていただきました。ありがとうございます。

蛇足ですが、手持ちのD353M3Dには２種類あり、両サイドに止めネジがあるものは「試運転の資料館」に掲載されているのですが、全体を分解しないと基板に到達できないという改造の難易度が高いものです。それに対して止めネジがないものは分解が簡単でした。しかし、「試運転の資料館」には掲載されていませんので、IC MCL039の同じピンが接続されている箇所を見つけて接続しました。

２台のD353M3D

図の左が分解が簡単なD353M3D、右が難易度が高いものです。もちろん、両機とも正常に動作しています。

なお、動作確認したOSはF-Basic5.0、OS-9Level2で、いずれでも初期化、読み書きができることを確認しました。

これで、FM-7系と同様に2Dのディスクを共用できることになり、データの移動が便利になりました。ディスク関係で残る課題は、増設した1MB 2HDドライブがF-Basic5.0では正常に使用できるのにOS-9では初期化ができないというものですが、こちらはまだ未解決です。Step Rateの関係かもと考えて、Step Rateを現行の3msから6msに変更したデバイスディスクリプタを書いてみたりしているのですが、、、

以上、FM-11で2DドライブとしてPC用ドライブがFM-7系と同じように使用できるようになったという報告でした。

必要に迫られて自作したツールソフトの紹介（第４回）

 使用しているディスクイメージ処理ソフト等をFM-11に対応させました

【2025年11月19日訂正】

　CvtDskD77.exeの表示画面が間違っていましたので、正しいものに差し替えました。

FM-11を入手して以来、今までFM-7/77で使用してきたハードやソフトをFM-11にも適応させる作業を続けてきましたが、一番の難関であったディスクイメージ処理ソフトを何とか対応させることができましたので、ここに紹介します。

今回紹介するソフトは以下の通りです。

［１］ディスクイメージ処理ソフト

それぞれF-Basic, Flex, OS-9の各OS用の専用ソフトになっています。

CP/M-80用のCpmDrvWin.exeも作成してありますが、FM-11の2HDディスク版CP/Mを所有していないので、今回は対応していません。

　◎FbasDrvWin.exe

　◎FlexDrvWin.exe

　◎Os9DrvWin.exe

それぞれの動作画面の例を示します。

FbasDrvWinの画面

FlexDrvWinの画面

Os9DrvWinの画面

元々はWindows上に仮想ドライブを作成するためのソフトでしたので、今までは「仮想ドライブ構築ソフト」と呼んでいましたが、現状ではD77, DAT, DSK形式のディスクイメージを操作する使い方の方が主になっているので、今後は「ディスクイメージ処理ソフト」と呼ぶことにします。

特徴ですが、

・D77, DAT, DSKの各形式に対応

　（DAT形式とは、FT245転送ソフトで使用している、各セクタの先頭に16バイトのヘッダが付いた形式です。）

・ディスクイメージファイル中のファイルが一覧表示され、それらに対して読み出し・削除・ファイル名変更が可能

・ファイル一覧中にWindows上のファイルをドラッグ＆ドロップすることでディスクイメージファイル中に追加が可能

・ディスクイメージファイル中の全ファイルを一括読み出し可能

・自動的にWindows上に仮想ドライブが構築されるので、通信経路を用意することでFMのドライブとしてアクセス可能

以前にも書きましたが、私はただのアマチュアですので各OSのFMS（ファイルマネージメントシステム）の処理内容を知っているわけではなく、ひとつ処理する毎にイメージファイルを見て変更された箇所から処理の内容を推定し、同じ処理をプログラム化して作成したものです。従って、処理の間違いや不足等があるかと思いますが、長いもので8年ほどの使用実績がありますので、それなりに使用に耐えるのではないかと思っています。

［２］ファイル形式変換ソフト

　◎CvtDskD77.exe

CvtDskD77の画面

特徴ですが、

・D77(D88), DAT, DSK（セクタ内容のみが単純に並んだもの）の各形式に対応

・2D, 2DD, 2HDディスクに対応

・F-Basic, Flex, OS-9, CP/Mに対応

・D77(D88)の場合のインターリーブ（2D用のインタリーブ２、2HD用のインタリーブ５）の設定が可能

・2HDディスクのトラック0の２形式（標準形式、Flex形式）に対応

F-BasicやOS-9ではトラック0、サイド0のみが128byte, 26セクタで他は256byte, 26セクタが標準のようですが、Flexではトラック0がサイド0,1ともに256byte, 15セクタになっています。

修正した３つのディスクイメージ処理ソフト（FbasDrvWin.exe, FlexDrvWin.exe, Os9DrvWin.exe）とファイル形式変換ソフトCvtDskD77.exeをOneDriveに置いておきますので、使用した結果については自己責任ということを承知していただいたうえで、自由にご使用ください。（もしバグを見つけられましたら教えていただけるとありがたいです。）

FM-7/77用RS-232CカードにRTCモジュールを追加して一枚のカードに

 FM-7/77用RS-232CカードにRTCモジュールを追加して一枚にしました

以前、FM-7/77用のRS-232Cカードを製作しました。
「FM-7/77用のRS232Cカードを作りました　2019年8月16日」
（https://flexonsbd.blogspot.com/2019/08/fm-777rs232c.html）

より使いやすくなるように、何回か修正を加えて最終的に下記のような形で使用してきました。
「FM-7/77用の自作基板（RS232Cカード、FT245通信カード、1024KB拡張RAMカード）のプチ改良　2024年3月25日」
（https://flexonsbd.blogspot.com/2024/03/fm-777rs232cft2451024kbram.html）

しかし、FM-7/77の32Pスロットは数少ないので、自作した32Pスロット拡張基板を用いても窮屈になってきました。

ということで、とりあえずRS-232CカードにRTC_SDカード中のRTC機能を追加して一枚にまとめてみることにしました。（F-Basicではともかく、Flex9やOS-9ではRTC機能は必須です）

製作の方針

COM部の入出力ですがシリアルコネクタは使いにくいので、今はTTL_USB変換ケーブルを使用することにしています。

また、RTC機能はZS-042というモジュールを使用し、そのコントロールにはPIA(68B21)のポートAを使用しています。スペース的には40ピンICを使用するのは非常に不利なのですが、PIAのポートAの特別な機能（出力に設定したままで入力も可能）がアセンブラでI2C機能を使用するのに最適ですので、そのまま使用することにしました。（回路を変更するとI2Cのプログラムを書き換えるのがかなりの手間になりそうなので、、、）

そのために全ICがそのままでは収まらなくなり、やむを得ず6個のゲートICをGAL20V8Bに置き換えることで何とか10x8cmのサイズに収めることができました。

（40ピンのICのわずか2ビットしか使わないのはいかにも勿体ないので、必要ならポートBが他の用途に使用できるようにピンヘッダを付けましたが、、、）

製作したカード

以上より、下記のようなRTC_COM8251Aカードが出来上りました。

製作したRTC_COM8251Aカード

本体に装着しました

本体スロットに装着した様子

回路図を示します（GALのプログラムは省略しました）

RTC_COM8251A

機能の確認

通信テストに使用したプログラム（F-BASIC文法書掲載のもの）

サンプルプログラム

通信の様子（FM-7側）

実行の様子（FM-7側）

通信の様子（Windows  TeraTerm側）

実行の様子（TeraTerm側）

RTCモジュール機能を下記に示します。

RTC機能の確認

起動直後のF-Basicでは日付・時刻が不定です。

RTC_WR2で時刻を設定します。RTCモジュールに設定されると同時にF-Basicのタイマー関係のバッファにもセットされます。

PRINT文で確認できています。

また、RTCモジュールの設定値をRTC_RD2で読み出し、RTC_SET2でF-Basicのバッファに転送できます。

最後に

製作直後は8251Aによる通信機能が全く反応せず、焦りましたが、TeraTermの改行コードの設定をデフォルト値のCRからAUTOやCR+LFに変更することで正常に通信ができました。（最初にRS232Cカードを製作した時に必要だった設定を忘れてしまっていました。。。）

通信速度ですが、純正のRS232Cカードでは19200baudまでとなっていますが、インテルやOKIの8251Aでは38400baudまで可能です。

また、RTCモジュールのコントロールソフト（RTC_WR2, RTC_RD2, RTC_SET2）ですが、FM-11用のものがそのまま使用できます。

FLEXをOS-9上で走らせる（OS-9パラサイトシステム）

 FLEXをOS-9 Level2システム上で走らせてみました

Oh!FM誌の1985年5月号に「OS-9パラサイトシステム　FLEXをOS-9上で走らせる（佐藤富美雄さん）」という記事が掲載されていました。

Oh!FM誌1985年5月号の記事

私はFLEXをFM77AV40SXなどで使用しているので、OS-9上でFLEXを走らせるという発想に興味を持ち、以前、必要な７個のファイルを入力してSXの2DDディスク上で試してみましたが、もちろんシステムを構築できませんでした。

先日、FM-11AD2（OS-9L2付き）を入手して、何とか2Dドライブ上でFLEXを走らせることができました。（2HDドライブで走らせることは未だできていません。。。）

上記の記事では、どうもFLEXが2Dドライブで動作していれば良いようで、これならシステムを構築できるかもと考えました。さらに良く読むと、このFLEXシステムで使用しているのはFLEX.CORのみなので、私が所有しているVer 3.01（今はネットで入手可能）で実現できそうでした。

ということで、以前入力してあった７個のファイルを使用してパラサイトシステムを構築してみましたが、分かりにくい事などがあって結構手間取りましたので、整理を兼ねてここに経過を記しておきます。

◎システムの構築

　（必要なシステム）

　最小１台の2HDでOS-9Level2が、1台の2DでFLEXが動作していること。

　2Dドライブはシステム構築後は不要。

１．OS-9の/D0/CMDSに下記の３ファイルをセットする。
　Flex（モニター）、Newdisk_flex（仮想ディスク作成）、Mfd_dcopy（Flex丸ごとコピー）

２．FLEXシステムに下記の４ファイルをセットする。
　OO.CMD（FLEXのOコマンド相当）、II.CMD（FLEXのIコマンド相当）、SHELL.CMD（OS-9のShellを起動）、PRINT.SYS（OS-9上でプリンタへ出力）

３．2DディスクでFLEXを起動してパラサイトシステム用のFLEX.SYSを作成する。

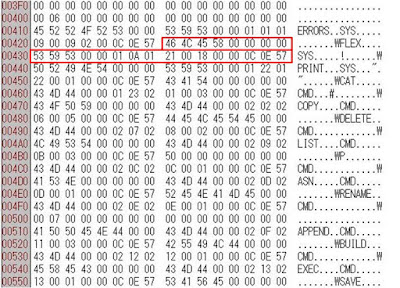

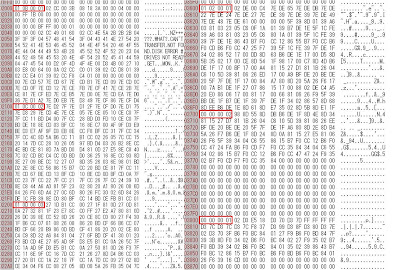

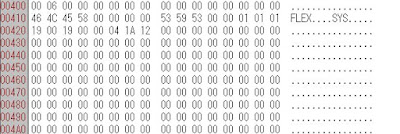

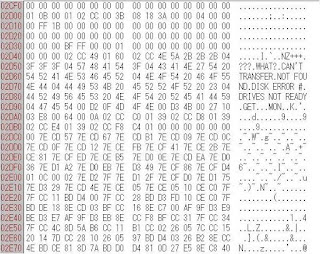

このFLEX.SYSの実体は元のFLEX.CORに起動アドレス$CD00をAPPENDしただけのものです。（FLEXシステムとして必要なI/OはOS-9が担当するのでCORのみで良い）

４．2HDディスクでOS-9Level2を立ち上げ、Mfd_dcopyでFLEXを丸ごとOS-9に取り込む。
この時、保存するFLEXファイル名として、例えば/D0/FlexSysを指定すると、これがドライブ0として使用するファイルになる。

５．FLEXは4台までのドライブを扱えるので、Newdisk_flexを用いて、例えば/D1/FlexWk1のようにワークドライブを作成する。

以上でシステムの構築は完了。

◎使用法

１．OS-9Level2を起動する。

２．Flexモニターを実行し、そのSコマンドで仮想ドライブを設定する。

ドライブ0には/D0/FlexSysを、ドライブ1には/D1/FlexWk1を指定する。必要ならドライブ2,3も指定する。

３．ＧコマンドでFLEXが起動する。

４．Xコマンドでシステムドライブを、Dコマンドでワークドライブを指定できる。また、SHELLコマンドでOS-9のShellが起動する。

５．終了するときには、MONコマンドを実行してFlexモニターに戻ってからQを入力してOS-9に戻る。

起動の手順

オリジナルのCATコマンドを改良したCAT1コマンドの実行結果です。

現在のFlexSys中のファイル一覧

◎使用してみて

FLEXのI/Oルーチンのみを使用しているプログラムは正常に動作するはずですが、直接I/Oをコントロールしているものは動作しません。例えば、直接サブシステムを使用しているDUET（スクリーンエディタ）はダメでした。また、何故かFORTH77もダメでした。

私の場合はアセンブラASMBを使用することがほとんどなので、これが動作するのはとてもありがたいです。

最後に

OS-9はもちろん、FLEXなども使用している方はまずおられないと思いますので、何の参考にもならないのですが、以前何とかしたかったことがようやく実現できたという自己満足の記事でした。

（このシステムを実際に試してみようと思われる方はおられないと思いますので、記事から入力した７個のファイルを掲載することはしませんでしたが、試してみようと思われた方には連絡していただければお送りできます。）

ユニークな発想を実現された佐藤富美雄さんに感謝いたします。

FM-11の増設2DドライブにFLEX9を移植

 FM-11にFLEX9を移植する第一段階として増設した2Dドライブに移植してみました

私は今までFLEX9の使いやすさが気に入って使用しておりましたので、FM-11を入手した時からFM-7系で使用してきたFLEX9を移植したいと考えていました。

私が使用しているFLEX9は大昔TSC社から直接購入した８インチ版のV3.01で古いのですが、特に不都合もないのでFM-7, FM77AV2, FM77AV40SXに移植して使用しておりました。

（今はネットの情報を元にしてFLEX9システムを構築することができます。私のブログ「FLEXシステムの作成方法（その２）･･･より具体的に」にその構築手順を公開しています。）https://www.blogger.com/blog/post/edit/1662007451717538019/8762567690989530647

いきなりFM-11の5インチ2HDに移植するのは敷居が高いと思い、まず増設した2Dドライブで動作させようと考えました。

2Dドライブ版であれば、IPLをFM-11用に書き換えるだけで良いのではと考えたのですが、そのIPLに良く分からない部分があり、試行錯誤を繰り返すことになりました。そのため途中から増設2DドライブをGOTEKに置き換えて、そのhfeファイルを書き直しながら動作するIPLを作成しました。

2Dドライブ0をGOTEKに置き換えた様子です。

中央が置き換えたGOTEKドライブ

IPL作成の手順

FM-11のBootLoaderやIPLについての知識は全くなかったので、次のような手順でIPLを作成しました。

１．既にあるIPLを読む。
・純正のF-Basic5.0のIPL
・はせりん様のブログ「FM-11用F-BASICのページ」（http://haserin09.la.coocan.jp/fbasic11.html）中の2D版F-Basic5.0のIPL
・「F-BASIC V3.0をFM-11で走らせる」（Oh!FM誌1985年2月号、1986年8月号）のIPL

上記のIPLの作成者の方に感謝いたします。

２．上のIPLを逆アセンブルしてFM-11固有の設定を抜き出す。

・最初はIPLがどのアドレスに読み込まれるのかも分からず$100、$300、$400などを仮定しましたが、その結果、どうも$400らしいと分かりました。
・いずれもF-Basic用のIPLでしたので、FLEX9用のIPLに不要と思われる部分を削除しました。

３．FM-7系で使用中のIPLに２．で抜き出した設定を追加する。
・2Dドライブで動作させるのでIPLのみを書き換えれば、FLEX9システムは変更せずにそのまま動作するはずと考えました。

手順としては簡単ですが、何しろFM-11のハード、ソフトが良く分かっていないので理解できない個所も多く、何度も書き直しては試すことになりました。

結局、IPLのアセンブルリストを作成ー＞アセンブルしてバイナリを生成ー＞エディタ上でFM-7用のDSK形式のシステムディスクのトラック0,セクタ1,2に書き込みー＞D77形式に変換ー＞GOTEK用のHxCFloppyEmulator.exeでhfeファイルに変換ー＞USBに書き込んでFM-11のGOTEKにセットして起動テスト、という手順をひたすら繰り返すことになりましたが、GOTEKのお陰で、ほとんどの作業がWindows上で行なえましたので大変助かりました。

最初にFLEX9が起動したときの画面はこのようでした。

初めて起動したときの画面

FLEX9の起動メッセージやSTARTUPに書き込んであるファイルのメッセージが表示されていることから、ディスク関係は正常に動作していると判断できましたが、CRやLFが機能していない上に文字化けも生じています。

最初はIPLでのFM-11の初期設定がおかしいのかと思い、あちこちを変更してみましたが変化はありません。次に、表示関係ということでFLEX9システム中のCONSOLEを見直しましたが、もちろんFM-7系で正常に動作している実績のあるルーチンですのでおかしいところがあるはずはありません。。。

不具合の原因はCONSOLE CONTROLだった

困りはてて諦めかけましたが、ついに原因を突き止めました。

何と、Display Sub SystemのCONSOLE CONTROLコマンドが拡張されて書式が変更されていたのです。

FM-7系：$00,$00,$0C（コマンド）,$23（制御フラグ１バイト，デフォルト値）
FM-11 ：$00,$00,$0C（コマンド）,$06,$D3（制御フラグ２バイト、デフォルト値）

これに合わせて4バイトのCONSOLE CONTROLを5バイトに変更することで正常に表示されるようになりました。DISK DRIVERルーチンはDMAを用いていない通常のものでしたが変更の必要はありませんでした。

正常に表示された起動画面

6809 以下が起動メッセージ、次行が日付要求画面で続く３行はSTARTUPに書き込んである自作の常駐モニター、ROM/RAM/Windows仮想ドライバ、ラインエディタの起動メッセージです。

以上で、とりあえず2D版のFLEX9がFM-11に移植できました。
しばらく使用してみましたが、特に不具合はないようです。

次に作成したIPLルーチンを示します。
意味が分からないまま入れてある部分もありますので、ご指摘頂けると有難いです。

0001 FD18 FDC EQU $FD18 0002 C080 STKP EQU $C080 0003 C100 DATBUF EQU $C100 0004 0005 0400 ORG $400 0006 0007 0400 20 0B START BRA MAIN 0008 0009 0402 00 FCB $00 0010 0403 00 FCB $00 0011 0404 00 FCB $00 0012 0405 01 TRKSCT FCB $01 0013 0406 01 FCB $01 0014 0407 00 FCB $00 0015 0408 03 EADRH FCB $03 0016 0409 00 EADRL FCB $00 0017 040A 00 LADRH FCB $00 0018 040B 00 LADRL FCB $00 0019 040C 00 DCNT FCB $00 0020 0021 040D 1A 50 MAIN ORCC #$50 irq,firq disable 0022 040F 328D BC6D LEAS STKP,PCR 0023 0413 86 00 LDA #$00 0024 0415 1F 8B TFR A,DP dp=0 0025 0417 7F FD95 CLR $FD95 DMA bunk reg.(CH1) 0026 041A B6 FFEA LDA $FFEA (bootstrap device) 0027 041D 84 03 ANDA #$03 drv no 0028 041F 8A 80 ORA #$80 motor on 0029 0421 B7 FD1D STA $FD1D motor on,drv no 0030 0424 86 02 LDA #$02 0031 0426 B7 FD93 STA $FD93 mmr disable,boot rom enable 0032 0429 7F FD92 CLR $FD92 window offset reg. 0033 042C 86 01 LDA #$01 0034 042E B7 FD91 STA $FD91 window bunk reg. 0035 0036 *set MMR seg. 0037 0431 5F CLRB 0038 0432 F7 FD90 MLOP1 STB $FD90 MMR segment reg. 0039 0435 4F CLRA 0040 0436 8E FD80 LDX #$FD80 memory management reg. 0041 0439 A7 86 MLOP2 STA A,X 0042 043B 4C INCA 0043 043C 81 10 CMPA #$10 0044 043E 25 F9 BLO MLOP2 0045 0440 8E 0518 LDX #SEGDAT 0046 0443 A6 85 LDA B,X 0047 0445 B7 FD88 STA $FD88 memory management reg. 0048 0448 5C INCB 0049 0449 C1 08 CMPB #$08 0050 044B 25 E5 BLO MLOP1 0051 0052 * CLR $FD95 DMA bunk reg.(CH1) 0053 * CLR $FD94 0054 * CLR $FF9A 0055 * 0056 * LDA #$02 0057 * STA $FFEF (value of mode register) 0058 * CLR $FFF0 (value of segment register) 0059 * LDX $FBFC 0060 * STX $FFE8 (entry adr. of break reset) 0061 * LDA #$03 0062 * STA $FD93 mmr disable 0063 0064 *==================================================================== 0065 *read data,exec packet 0066 044D 86 01 LDA #$01 0067 044F B7 FD03 STA $FD03 speaker on 0068 0452 EC 8C B0 LDD TRKSCT,PCR start trk,sct 0069 0455 ED8D BCA7 STD DATBUF,PCR 0070 0071 *packet($02,adr-H,adr-L,dcnt) 0072 0459 8D 35 RDPKT BSR RD1CH 0073 045B 81 02 CMPA #$02 data packet header? 0074 045D 27 10 BEQ RDDAT 0075 045F 81 16 CMPA #$16 end packet header? 0076 0461 26 F6 BNE RDPKT 0077 0463 8D 2B BSR RD1CH read exe addr-h 0078 0465 A7 8C A0 STA EADRH,PCR tadr_H 0079 0468 8D 26 BSR RD1CH read exe addr-l 0080 046A A7 8C 9C STA EADRL,PCR tadr_L 0081 046D 20 EA BRA RDPKT 0082 0083 046F 8D 1F RDDAT BSR RD1CH read adr-H 0084 0471 A7 8C 96 STA LADRH,PCR 0085 0474 8D 1A BSR RD1CH read adr-L 0086 0476 A7 8C 92 STA LADRL,PCR 0087 0479 8D 15 BSR RD1CH read dcnt 0088 047B 1F 89 TFR A,B B=dcnt 0089 047D 4D TSTA 0090 047E 27 D9 BEQ RDPKT dcnt=0? 0091 0480 AE 8C 87 LDX LADRH,PCR 0092 0483 34 14 RDLOP PSHS B,X 0093 0485 8D 09 BSR RD1CH read cnt-L 0094 0487 35 14 PULS B,X 0095 0489 A7 80 STA ,X+ 0096 048B 5A DECB 0097 048C 26 F5 BNE RDLOP 0098 048E 20 C9 BRA RDPKT 0099 0100 0490 A68D FF78 RD1CH LDA DCNT,PCR 0101 0494 26 18 BNE RD12 0102 0496 308D BC66 LEAX DATBUF,PCR 0103 049A EC 84 LDD ,X 0104 049C 27 17 BEQ EXEC 0105 049E 8D 23 BSR DREAD 0106 04A0 1026 FF5C LBNE START 0107 04A4 318D BC5C LEAY DATBUF+4,PCR 0108 04A8 86 04 LDA #$04 0109 04AA A78D FF5E STA DCNT,PCR 0110 04AE A6 A0 RD12 LDA ,Y+ 0111 04B0 6C8D FF58 INC DCNT,PCR 0112 04B4 39 RTS 0113 0114 04B5 7F FD94 EXEC CLR $FD94 DMA bunk reg.(CH1) 0115 * CLR $FF9A ? 0116 04B8 86 C3 LDA #$C3 0117 04BA B7 FD93 STA $FD93 MMR enable,Window enable,Boot rom 0118 04BD AE8D FF47 LDX EADRH,PCR exec adr 0119 04C1 6E 84 JMP ,X 0120 0121 *dread (A:trk,B:sct,X:buf) 0122 04C3 8D 22 DREAD BSR SETTS 0123 04C5 86 8C LDA #$8C dread cmd 0124 04C7 1A 50 ORCC #$50 firq,irq disable 0125 04C9 B7 FD18 STA FDC 0126 04CC 8D 3B BSR WAIT 0127 04CE C6 C0 LDB #$C0 drq(b7),irq(b6) on? 0128 04D0 F5 FD1F DRD2 BITB FDC+7 0129 04D3 27 FB BEQ DRD2 if irq on then end 0130 04D5 B6 FD1B LDA FDC+3 get data 0131 04D8 A7 80 STA ,X+ 0132 04DA F5 FD1F BITB FDC+7 0133 04DD 27 F1 BEQ DRD2 drq? 0134 04DF 1C AF ANDCC #$AF firq,irq disable 0135 04E1 F6 FD18 LDB FDC 0136 04E4 C5 1C BITB #$1C error bit(seek,crc,trk00) 0137 04E6 39 RTS 0138 0139 *set trk,sct <- A,B 0140 04E7 F7 FD1A SETTS STB FDC+2 B=sct 0141 04EA 7F FD1C CLR FDC+4 side=0 0142 04ED C1 10 CMPB #$10 sct=16? 0143 04EF 23 05 BLS SET1 0144 04F1 C6 01 LDB #1 0145 04F3 F7 FD1C STB FDC+4 side=1 0146 04F6 B1 FD19 SET1 CMPA FDC+1 A=trk? 0147 04F9 27 0E BEQ WAIT 0148 04FB B7 FD1B STA FDC+3 set trk no 0149 04FE 8D 09 BSR WAIT 0150 0500 86 1B LDA #$1B seek cmd 0151 0502 B7 FD18 STA FDC 0152 0505 8D 02 BSR WAIT 0153 0507 8D 07 BSR CHKBSY --- !! WARNING !! ( Inside_ShortBranchArea ) at line 0154 --- 0154 0509 17 0000 WAIT LBSR WA1 --- !! WARNING !! ( Inside_ShortBranchArea ) at line 0155 --- 0155 050C 17 0000 WA1 LBSR WA2 0156 050F 39 WA2 RTS 0157 0158 0510 F6 FD18 CHKBSY LDB FDC wait not busy 0159 0513 C5 01 BITB #$01 busy? 0160 0515 26 F9 BNE CHKBSY 0161 0517 39 RTS 0162 0163 0518 08 13 14 15 SEGDAT FCB $08,$13,$14,$15,$16,$17,$12,$11 16 17 12 11 0164 0165 END START 0 error(s), 2 warning(s) is detected. Label address CHKBSY 0510 DATBUF C100 DCNT 040C DRD2 04D0 DREAD 04C3 EADRH 0408 EADRL 0409 EXEC 04B5 FDC FD18 LADRH 040A LADRL 040B MAIN 040D MLOP1 0432 MLOP2 0439 RD12 04AE RD1CH 0490 RDDAT 046F RDLOP 0483 RDPKT 0459 SEGDAT 0518 SET1 04F6 SETTS 04E7 START 0400 STKP C080 TRKSCT 0405 WA1 050C WA2 050F WAIT 0509

今後は

あとは、これを2HDに移植すれば良いのですが、DISK DRIVERは当然書き直す必要がありますし、さらにF-Basicと同様にトラック0、サイド0を128バイトで処理することやDISKの読み書きにDMAを使うことなどを考慮すると、結構手間取りそうです。。。

FM-11に2Dや2HDドライブとしてPC用のドライブを増設した結果

 FM-11AD2に2Dや2HDドライブとしてPC用のドライブを増設してみた結果です

FM-11AD2にPC用のドライブを増設して、2Dドライブ(320KB)、2HDドライブ(1MB)として使用してみました。

PC用ドライブを接続する前には、2DとしてYD-625を、2HDとしてYD-180を接続していましたが、現在は画像のように、2D用として２台、2HD用として１台のPC用ドライブを使用しています。
右の１台が2HD、左の２台が2Dとしての使用で、ドライブは右からD353T5、FD-235HG、MPF920です。

増設したPC用ドライブ３台

PC用ドライブを増設するまでの経過

入手したAD2に標準搭載されていたドライブは2HDが２台のみでしたので、このままでは今まで使用してきたFM-7、FM77AV2、FM77AV40SXそしてWindowsPCとの間でデータ交換するのが非常に不便です。

そこでまず2Dドライブを増設することを考えて、大胆にもFM-7用のFDCカードをアダプタを介して装着してみましたが、もちろん動作しませんでした。

ブログ「FM-11にFM-7等のカードを装着するためのアダプタを作成　2025/06/04 （https://www.blogger.com/blog/post/edit/1662007451717538019/264779242327682535）」

結局、知人から頂いた2Dドライブ増設ボードで無事に2Dドライブを増設することができました。ただし、この時に正常に動作したのは５インチ2Dのみで、PC用の3.5インチドライブは不完全な動作でした。

FT245カードも作成してWindowsPCとのデータ転送もできるようになりましたので、自分なりに使えるようになったと思っていましたが、メインの2HDドライブの５インチはヘッドロード音が大きく、しかもメディアを頻繁に叩く（！）のが心配で、できれば3.5インチをメインにしたいと考えました。

まず最初に、内蔵FDインターフェースボードから２台のFDDへの接続ケーブルを延長して外部に2HDドライブを接続してみました。
しかし、内蔵ドライブと同じ2HDのYD-180を接続したにもかかわらずドライブが動作しません。ドライブの設定をあれこれ変えてみたりしましたがダメです。

結局、オシロを持ち出してFDDへの信号を観察した結果、何と、インターフェースボードの34ピンコネクタにはドライブセレクト信号が0と1は出ていましたが2と3の信号は出ていないのです。

ということで、内部の34ピンコネクタからの増設は諦めて、背面に出ている50ピンのアンフェノールコネクタを使用することにして、各ピンの信号を調べました。
内部の34ピンとの対比や入力信号を受けている74LS14や信号出力のMB433（7438相当）の各ピンを調べましたが、どうしてもドライブセレクト２や３のピンが分かりません。

調べたピン配置は下記のようです。

ピン配置の調査結果（未完成）

ドライブセレクト信号２と３はピン18, 19ではないかと予想しましたが、良く分かりません。

そんな時に知人からパソコンワールド誌（1988年11月号）の記事を紹介していただきましてようやくピン配置が判明しました。

パソコンワールド誌より

私が調べたものとはドライブセレクト信号のピン配置と異なりますが、これに合わせてケーブルを作成しました。

増設ドライブ用ケーブル

これはPC用の3.5インチドライブ用で、34ピンコネクタの先にはドライブ番号変換用のアダプタが接続してありますが実際にはアダプタを外して、この先に５インチドライブ用の延長ケーブルを接続しています。

最初はFDDのドライブ番号を２にしたのですが認識せず、ドライブ0として無事に動作しました。番号の割り振りが増設ドライブ0と1ということのようです。（FM-11からはドライブ２として認識しています。）

最終目的であるPC用3.5インチドライブを接続するために使用したドライブは34ピンのディスクチェンジ信号をReady信号に置き換える改造を施したものです。なお、この改造に当たっては「試運転の資料館（https://shiuntenlos.ie-yasu.com/98ma0050.htm）」を参考にしました。ありがとうございます。

さらに、当初は上記のようにドライブ番号を0にするためのアダプタを使用していましたが、ドライブによっては0オーム抵抗の付け替えでドライブ1から0に変更できることがわかりましたので、その変更も行っています。使用したドライブはTEACのFD-235HG、ミツミのD353T5、SONYのMPF920です。

参考までにFD-235HGとD353T5の改造結果を示します。

FD-235HG改造箇所

D353T5改造箇所

増設した結果

以上の経過の後、PC用ドライブをFM-11に接続できたわけですが、現在のところ判明している不具合は以下の通りです。

（１）2HDドライブ

　F-Basic5.0ではドライブ２として正常に動作していますが、OS-9Level2では/ND2として認識するものの、何故かフォーマットができません。

仕方がないので、F-Basic5.0で初期化した後、F-Basic上でFT245を用いてWindowsPCからOS-9システムディスクのイメージを転送しました。その後はdirでファイルが一覧表示されますし、コマンドを実行することもできました。

（２）2Dドライブ

　以前の報告にも書きましたが、StepDoublerアダプタを介すると正常に動作しません。直に接続すると2Dドライブとして正常に使用できますが、本来2DDドライブですのでメディアの半分しか使用しておらず、FM-7系の2Dメディアとは互換性がありません。ということで、FM-11の2Dドライブ専用のメディアとして使用することになります。

FM-11用に作成したRTC_COMカードをFM-7/77用に移植

 FM-11用に作成したRTC_COMカードをFM-7/77用に移植しました。

FM-7用には以前、RTC_SDカードを作成して使用してきました。

（ブログ「FM-7にRTCとSDを接続する試み（2023年3月9日～5月19日の計6回掲載）」で紹介。）

しかし、カードを筐体の中にセットする機種ではSDの挿入・取り外しが非常に不便でしたので、常用しているFM77系には不向きということでFM-7でのみ使用してきました。

今回、FM-11用を作成する際にはそれを考慮してSDカード用の回路を取り除き、代わりに6850ACIAを用いた通信ポートを設けることにしました。RS232Cを持っている機種もありますが、別途通信ポートがあると便利な場合があると考えたからです。

実際にFM-11用を作成してみて、FM-7系にもあったら良いなと思えてきましたので、FM-7系用として32Pスロットに装着する形でのカードを作成しました。

これが作成したカードです。

FM-7用RTC_COMカード

いつものようにドジをしましたので、基板の修正（パターンカット1箇所、追加配線２本）が必要でしたが、修正して無事に動作しました。

裏面の修正箇所

回路図を示します。

上記の不具合を修正してあります。

回路図（修正済み）

（１）RTCモジュールのドライブソフト

ドライブソフト（RTC_RD2, RTC_WR2, RTC_SET2）はFM-11のF-Basic用に作成したものがそのまま使えます。RTCの時刻の読み出しにはRTC_RD2、RTCへの時刻の設定にはRTC_WR2、F-Basicへの時刻の転送にはRTC_SET2を使用します。

また、F-Basicと並んで良く使用しているOS-9Level2用にも同じ機能の３つのソフト（RtcRd2, RtcWr2, RtcSet2）を作成しました。実際には、F-Basic用に作成したものをOS-9用に移植したということですが、OS-9ではファイル名に「_」を使えないので名称も変更してあります。

F-Basicでの動作の様子は以前のブログで示していますので、ここではOS-9上での動作の様子を示します。

OS-9の起動直後は日付・時刻の設定がされていませんので（バッテリーが上がっている）、date t コマンドを実行するとデタラメな日付・時刻が表示されています。

ここでRtcWr2コマンドを実行して日付・時刻を設定します。このコマンドはRTCモジュールに設定すると同時にOS-9にも設定しますので、再度date tを実行すると設定した日付・時刻になっていることが確認できます。

（2000年問題に対処していないので2025年が1925年になっているのには笑えますが、実用上の不便はありません。）



RtcWr2の動作画面

一旦電源を落としてから再度起動すると、やはり日付・時刻がデタラメになっていますが、RTCモジュールはバッテリーバックアップされていますので、設定した値が保存されています。ここでRtcSet2コマンドを実行すると、RTCモジュールに保存されている日付・時刻がOS-9に設定されます。date tでそれが確認できます。

RtcSet2の動作画面

ということで、OS-9のStartupファイルにRtcSet2コマンドを書き込んでおけば、起動時にRTCモジュールの値でOS-9の日付・時刻を設定してくれます。

なお、RtcRd2コマンドは動作画面を示しませんが、RTCモジュールに設定された日付・時刻を読み出して表示するものです。

（２）ExCOM用通信ソフト

COMポートとして追加した6850ACIA（63C50を実装）用の通信ソフトですが、以前のブログにも書きましたが、何故かFT245、8251A、6850の３つの通信経路を一本のソフトで切り替えて使用する方法ではうまく動作しませんでしたので、FM側のソフトをそれぞれを単独のソフトとしFT245DRF(FT245用), FT245DRE(6850のExCOM用)の２本を作成しました。Windows側のソフトはFM-7/77/11に共通のft245drv.exeです。

FT245DRFは従来のソフトと同様ですので、ここではFT245DREの動作画面を示します。

FM側のFT245DREの動作画面（読み込み）

FM側のFT245DREの動作画面（書き込み）

Windows側のft245drv.exeの動作画面

なお、転送速度ですが、FT245カード使用では2Dディスクで１分弱、ExCOMでは５分ほどでしたので、ディスクイメージの転送に使用するのは実用的ではありませんが、このExCOMは以前からFlex9, F-Basic, OS-9, CP/Mで使用しているWindows上の仮想ドライブとのインターフェースに使用したいという目的のために実装したものです。

この場合には、ファイルの送受信が基本になりますので、ExCOMの38400baudでも十分に実用になることを経験しています。

ExCOＭを使用したWindows上の仮想ドライブのドライブルーチンができましたら、改めて報告させていただきます。
